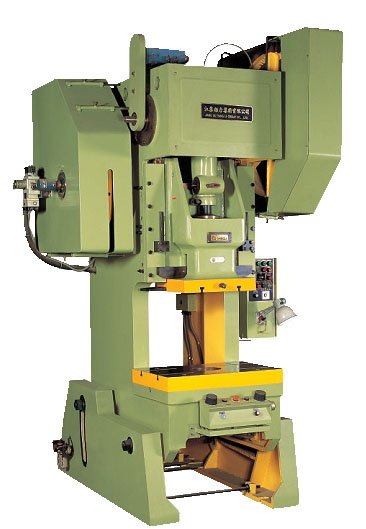

JE23 系列經濟型開式可傾壓力機
■ 采用曲軸橫放結構；
■ 組合式干式氣動摩擦離合器
■ 手動調模，刻度顯示；
■ 安全雙聯(lián)電磁閥；
■ 國際品牌PLC控制。
壓力機技術參數
|
|
JE23-25 |
JE23-40 |
JE23-63 |
JE23-80 |
||
|
公稱力 |
KN |
250 |
400 |
630 |
800 |
|
|
公稱力行程 |
Mm |
2.5 |
4 |
4 |
5 |
|
|
滑塊行程 |
Mm |
60 |
100 |
120 |
130 |
|
|
行程次數 |
-1 |
100 |
70 |
60 |
53 |
|
|
最大裝模高度 |
Mm |
180 |
220 |
270 |
290 |
|
|
裝模高度調節(jié)量 |
Mm |
70 |
80 |
80 |
100 |
|
|
滑塊中心至機身距離 |
Mm |
210 |
250 |
260 |
270 |
|
|
工作臺板尺寸（前后* 左右） |
Mm |
400 |
480 |
480 |
520 |
|
|
工作臺板落料孔尺寸（上孔直徑* 深度 *下孔直徑） |
Mm |
Φ120 |
Φ220 |
Φ200 |
Φ200 |
|
|
工作臺板厚度 |
Mm |
70 |
80 |
90 |
100 |
|
|
機身工作臺板尺寸（直徑 *前后 *左右） |
Mm |
Φ180 |
Φ200 |
Φ250 |
Φ250 |
|
|
滑塊底面尺寸（前后* 左右） |
Mm |
210 |
270 |
280 |
280 |
|
|
模柄孔尺寸（直徑* 深度） |
Mm |
Φ40 |
Φ50 |
Φ50 |
Φ60 |
|
|
立柱間的距離 |
Mm |
260 |
300 |
350 |
410 |
|
|
電動機 |
型號 |
|
Y2-100L2-4 |
Y2-132M1-6 |
Y2-132M2-6 |
Y2-160M-6 |
|
功率 |
KW |
3 |
4 |
5.5 |
7.5 |
|
|
外型尺寸（前后* 左右 高） |
Mm |
1560 |
1620 |
1810 |
1810 |
|
|
凈重/毛重 |
kg |
2100/2400 |
3500/3800 |
4500/5000 |
5200/5800 |
|
|
機身最大可傾斜度 |
。 |
20 |
20 |
20 |
20 |
|
