■ 鋼板焊接機身，大喉深結構；
■ 組合式干式氣動摩擦離合器、制動器；
■ 齒輪副浸油潤滑；
■ 矩形六面加長導軌；
■ 剛性壓塌式保險器；
■ JF21S-45手動調模，刻度顯示；JF21S-63以上電動調模，數字顯示；
■ 上提式平衡缸裝置；
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 國際品牌PLC控制
■ 可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備；

壓力機技術參數

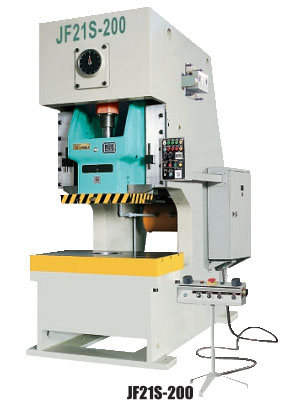

			JF21S-45	JF21S-63	JF21S-80	JF21S-110	JF21S-125	JF21S-160	JF21S-200
公稱力		KN	450	630	800	1100	1250	1600	2000
公稱力行程		Mm	4	4	5	6	6	6	6
滑塊行程		Mm	100	120	140	160	160	160	180
行程次數	固定	Min-1	80	70	60	50	50	40	35
行程次數	可變	Min-1	70-90	60-80	50-70	40-60	40-60	35-50	30-40
最大裝模高度		Mm	270	300	320	350	350	350	390
裝模高度調節量		Mm	60	80	80	80	80	110	110
滑塊中心至機身距離		Mm	710	760	760	760	760	800	800
工作臺板尺寸（前后*左右）		Mm	440 810	580 900	580 1000	680 1150	680 1150	740 1300	760 1400
工作臺板落料孔尺寸（上孔直徑深度下孔直徑）		Mm	Φ180 30 Φ160	Φ200 40 Φ180	Φ200 40 Φ180	Φ260 50 Φ220	Φ260 50 Φ220	Φ300 50 Φ260	Φ300 50 Φ260
工作臺板厚度		Mm	110	110	120	140	140	150	160
機身工作臺板尺寸（直徑前后左右）		Mm	300 300	390 460	390 520	420 540	420 540	480 600	Φ470
滑塊底面尺寸（前后*左右）		Mm	340 410	400 480	420 560	500 650	540 680	580 770	600 800
模柄孔尺寸（直徑*深度）		Mm	Φ40 60	Φ50 80	Φ50 80	Φ60 80	Φ60 80	Φ65 85	Φ65 90
立柱間的距離		Mm	550	560	600	760	760	830	810
電動機功率		KW	5.5	5.5	7.5	11	11	15	15
外型尺寸（前后左右高）		Mm	2200 1125 2315	2290 1210 2520	2290 1280 2850	2540 1450 3060	2540 1490 3060	2840 1630 3210	2800 1420 3280
凈重		kg	5500	8100	10000	11500	12280	17900	18500
