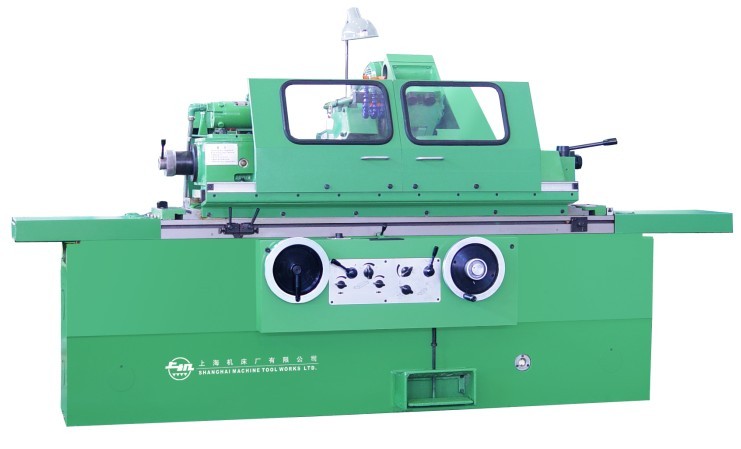

主要用途和特征：
床用于磨削內，外圓柱形和圓錐形的工件，最適合單件小批生產的車間使用。
工件、外圓砂輪、內圓砂輪、油泵分別由獨立電機驅動。機床工作臺縱向移動可由液壓無級傳動，也可以手輪傳動，砂輪橫向移動具有液壓快速進退和手動進給方式。頭架由直流電機驅動，可無級變速。砂輪架采用套筒式動靜壓軸承，并且采用獨立油箱及獨立的供油系統。

規格和主要技術參數：

機床規格 mm

φ200x500/φ200x750

外形尺寸

長x寬x高

凈重

2500x1800x1650

3200kg

3000x1800x1650

3700kg

可磨直徑

外圓

用中心架

MIN/MAX

8/60mm

不用中心架

MIN/MAX

8/200mm

內圓

用中心架

MIN/MAX

35/100mm

不用中心架

MIN/MAX

13/100mm

最大削磨長度

外圓

500mm；

750mm

內圓

125mm

中心高

135mm

頂尖距

500mm；750mm

頭架頂尖（莫氏）

尾架頂尖（莫氏）

可磨工件最大重量

50kg

砂輪架砂輪尺寸mm

最大

φ400*50*φ203

最大寬度

50mm

砂輪線速度

35/17.5m/s

砂輪主軸轉速

1670r/min

砂輪架最大移動量（包括快速移動量在內）

200mm

手輪一轉砂輪架移動量

1mm

手輪一格砂輪架移動量

粗

0.005mm

精

0.001mm

砂輪架快速移動量

25mm

砂輪架回轉角度

順時針10°

內圓磨具砂輪尺寸mm

MAX

50*25*13

MIN

13*6*4

工作臺最大縱向移動量

550mm 800mm

上工作臺最大回轉角

順時針

3°

逆時針

7°

頭架卡盤直徑mm

三爪

φ165

四爪

φ160

頭架主軸轉速 r/min

40~400

頭架座體回轉角度

+90°

機床工作精度

1磨削頂尖間試件的精度（不用中心架）

圓度	≤0.001mm
縱截面內直徑的一致性	≤0.004mm

2卡盤上磨短外圓試件的精度（不用中心架）

圓度

≤0.002

3卡盤上磨內孔試件的精度

圓度	≤0.002mm
縱截面內直徑的一致性	≤0.010mm

由于技術不斷發展,本參數僅供參考.

規格和主要技術參數：

機床規格 mm

φ200x500/φ200x750

外形尺寸

長x寬x高

凈重

2500x1800x1650

3200kg

3000x1800x1650

3700kg

可磨直徑

外圓

用中心架

MIN/MAX

8/60mm

不用中心架

MIN/MAX

8/200mm

內圓

用中心架

MIN/MAX

35/100mm

不用中心架

MIN/MAX

13/100mm

最大削磨長度

外圓

500mm；

750mm

內圓

125mm

中心高

135mm

頂尖距

500mm；750mm

頭架頂尖（莫氏）

尾架頂尖（莫氏）

可磨工件最大重量

50kg

砂輪架砂輪尺寸mm

最大

φ400*50*φ203

最大寬度

50mm

砂輪線速度

35/17.5m/s

砂輪主軸轉速

1670r/min

砂輪架最大移動量（包括快速移動量在內）

200mm

手輪一轉砂輪架移動量

1mm

手輪一格砂輪架移動量

粗

0.005mm

精

0.001mm

砂輪架快速移動量

25mm

砂輪架回轉角度

順時針10°

內圓磨具砂輪尺寸mm

MAX

50*25*13

MIN

13*6*4

工作臺最大縱向移動量

550mm 800mm

上工作臺最大回轉角

順時針

3°

逆時針

7°

頭架卡盤直徑mm

三爪

φ165

四爪

φ160

頭架主軸轉速 r/min

40~400

頭架座體回轉角度

+90°

機床工作精度

1磨削頂尖間試件的精度（不用中心架）

圓度	≤0.001mm
縱截面內直徑的一致性	≤0.004mm

2卡盤上磨短外圓試件的精度（不用中心架）

圓度

≤0.002

3卡盤上磨內孔試件的精度

圓度	≤0.002mm
縱截面內直徑的一致性	≤0.010mm

由于技術不斷發展,本參數僅供參考.
