主要用途：

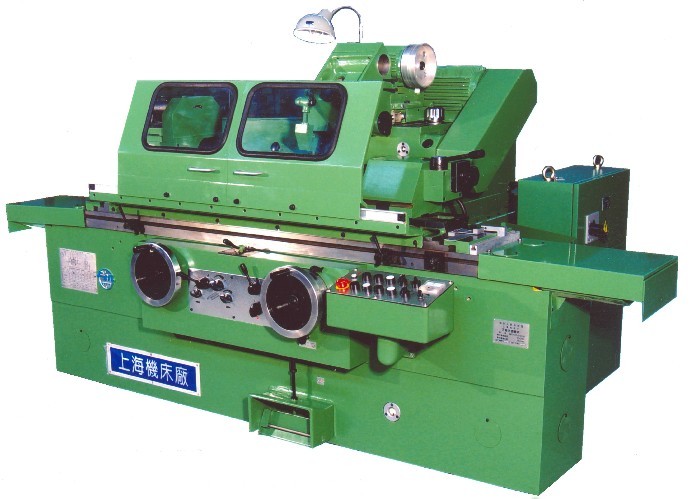

本機床適宜于磨削內、外圓柱形、圓錐形的工件，最適宜單件小批和成批生產車間及工具機修車間使用。
結構特征：
a、工件、內外圓砂輪、油泵和冷卻泵分別由單獨的電機驅動。
b、機床工作臺的縱向移動可由液壓無級變速傳動，也可由手輪傳動。
c、砂輪架橫向進給移動具有液壓快速移動和自動周期進給及手動進給幾種方式。
d、本機床導軌參數參照M1332B設計，因此機床剛性較好。

主要技術規格及參數：

主要規格

最大磨削直徑×最大磨削長度

φ200×500、750mm

加工范圍

中心高		135mm
頂尖距		500mm、750mm
可磨外圓直徑	用中心架	最小φ8mm、最大φ60mm
	不用中心架	最小φ8mm、最大φ200mm
可磨內圓直徑	用中心架	最小φ35mm、最大φ100mm
	不用中心架	最小φ35mm、最大φ100mm
工件最大重量		50Kg

砂輪架

砂輪尺寸(外徑×寬度×內徑)	最大φ400×50×φ203mm
	最大寬度50mm
砂輪線速度	35m/s
砂輪主軸轉速	1670r/min
最大移動量（包括快速移動量在內）	250mm
手輪一轉砂輪架移動量	粗2.0mm
	精0.5mm
手輪—格砂輪架移動量	粗0.01mm
	精0.0025mm
旋鈕上一格相當于砂輪補償量	粗0.01mm
	精0.0025mm
砂輪架快速進給量	50mm
砂輪回轉角度	順時針10°

內圓磨具

砂輪尺寸（外徑×寬度×內徑）	最大φ50×25×φ13
	最小φ17×20×φ6
HJX33-03A	主軸轉速10000、15000r/min

機床電機總功率 6.52KW

機床外形尺寸和凈重

	MA1420/H×500	MA1420/H×750
長×寬×高	2500×1800×1650	3000×1800×1650
凈重（Kg）	3300	4200

機床裝箱尺寸和毛重

	MA1420/H×500	MA1420/H×750
長×寬×高	2680×2100×2100	3380×2100×2100
毛重（Kg）	4300	5300

由于技術不斷發展,本參數僅供參考.
