主要用途和特征

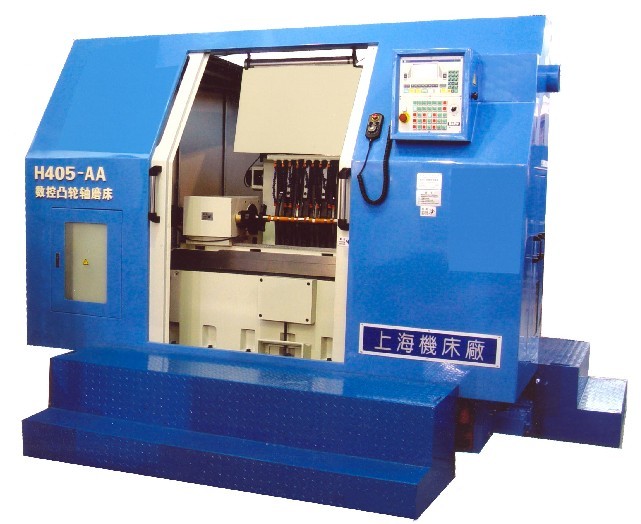

H405-AA型數控凸輪軸磨床是我公司經多年研究開發的可大批量高效加工凸輪軸凸輪的專用機床。
該機床利用非圓“砂輪”與工件凸輪輪廓共軛,工件與“砂輪”之間無需相對往復運動,可用多個“砂輪”一詞磨削一根軸上的多個凸輪。對一根凸輪軸上不同相位的凸輪,用一次切入磨削的方式同時加工出來,打破了過去傳統方法必須跳檔磨削的缺點,大大提高生產效率。可從毛坯或圓鋼直接磨出凸輪,且工件表面質量大為改善,并為大批量生產凹形凸輪提供了可能。這種共軛法磨削凸輪的方法,使我公司多年研究的結果,在世界上尚未見到,其技術水平屬國際一流,目前共獲得五項專利證書。
本機床由八片共軛輪構成,可同時磨削一根凸輪軸上的八個凸輪。該八片共軛輪間距可根據工件尺寸少量調整。主要技術指標已達到國際先進水平,特別是對凸輪形狀的保證有尤其突出的優點 。其磨削效率以有8只凸輪的凸輪軸(單面加工余量0.2mm)為例可達1分鐘/根,而且表面無燒傷。目前國際先進水平為3分40秒/根。
規格和主要技術參數
工件最大回轉直徑×最大長度
|
φ320×750mm
|
加工直徑
|
φ10~100mm
|
工件長度
|
750mm
|
凸輪寬度
|
20mm
|
最大工件重量
|
50kg
|
頭架中心高
|
180mm
|
頭架頂尖距
|
750mm
|
砂帶線速
|
30m/s
|
工作臺行程
|
100mm
|
工作臺抖動量
|
2-10mm
|
工作臺抖動頻率
|
40-200(次/分)
|
外形尺寸(長×寬×高)
|
2900×2900×2600mm
|
包裝尺寸(長×寬×高)
|
3600×3550×2900mm
|
