上海機床廠有限公司
|
一、機床簡介

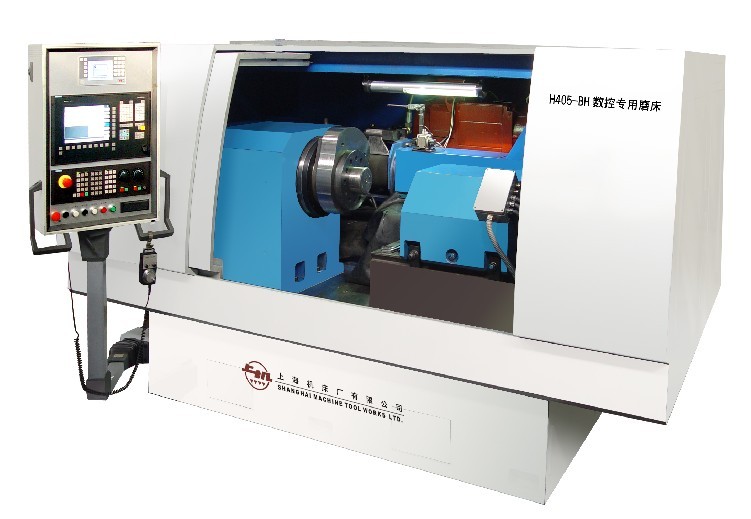

H405-BH數控專用磨床是采用線性法磨削大功率船用低速柴油機中的單片凸輪（凹、凸）曲線型面。機床采用德國SIEMENS - 840D數控系統，分別控制砂輪架的進給，頭架主軸的回轉和砂輪架拖板的移動。具有頭架主軸的回轉與砂輪架的進給兩軸聯動控制、砂輪架拖板的移動、前置金剛滾輪修整器自動修整砂輪、砂輪修整后的自動補償、以及循環動作的安全聯鎖和程序沖突報警等功能，能在一次安裝工件的條件下完成凸輪型面磨削。
二、機床的特征
1.床身采用整體式鑄造床身、砂輪架縱向進給機構采用平-V開式靜壓導軌。
2.砂輪架主軸軸承為滾動軸承，油脂潤滑；砂輪電機為SIEMENS主軸交流電機。
3.頭架主軸由內裝式SIEMENS力矩電機直接帶動，軸承為進口軸承。
4.頭架主軸的回轉與砂輪架進給之間具有可控制編程功能。
5.砂輪架橫向進給機構由伺服電機直接帶動絲桿螺母，軸承為進口軸承。
6.砂輪架橫向進給機構采用矩型、非接觸式高精度靜壓導軌。
7.砂輪罩采用高強度設計。
8.砂輪架縱向移動機構由伺服電機通過聯軸器帶動，軸承為進口軸承。
9.機床防護采用高強度全封閉式結構，配吸霧裝置。
10.金剛滾輪修整器采用進口電主軸。
三、主要規格與參數
最大工件回轉直徑： 850 mm
最大工件長度： 150 mm
最大工件提升量： 150 mm
砂輪最大直徑： 220 mm （CBN砂輪 CBN wheel）
砂輪最大線速度： 100 m/s
四、機床的選項配置
1、可配置角向定位等專用部件
2、可配置不同工件裝夾心軸
|
|
由于技術不斷發展,本參數僅供參考
|
|
