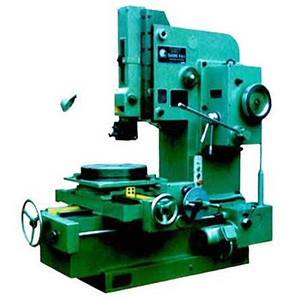

長沙機床廠
機床描述：
本機床用于加工各種工件的平面、成型面及鍵槽等，適于單件及小批生產。
本機床的啟動與停止用一多片式離合器控制，滑枕的往復運動通過曲柄連桿機構實現。工作臺具有縱向、橫向和回轉自動進給機構及保險裝置。在工作臺的縱、橫回轉方向上設有快移機構。工作臺的回轉設有分度機構，可按分度表選取所需的分度數。
技術規格：
| 機床型號 | B5020E | 單位 |
| 最大插削長度 | 200 | mm |
| 滑枕每分鐘的往復次數 | 32,50,80,125 |
|
| 滑枕傾斜角度 | 0°-8° |
|
| 滑枕垂直調整距離 | 200 | mm |
| 工作臺直徑 | 460 | mm |
| 刀具支承面至床身前壁間距離 | 480 | mm |
| 工作臺面至滑架下端間距離 | 320 | mm |
| 工作臺最大縱向移動距離 | 420 | mm |
| 工作臺最大橫向移動距離 | 420 | mm |
| 工作臺最大回轉角度 | 360° |
|
| 工作臺縱、橫機動進給量范圍 | 0.054-1.24 | mm |
| 工作臺回轉進給量范圍 | 0.035°-0.805° |
|
| 工作臺最大載重量 | 400 | kg |
| 主電動機功率 | 3 | kw |
| 快移電動機功率 | 0.75 | kw |
| 主電動機轉速 | 1420 | r/min |
| 快移電動機轉速 | 1380 | r/min |
| 機床外形尺寸(長×寬×高) | 1717×1221×1885 | mm |
| 凈重(約) | 2200 | kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
