沈陽機床
主要規格參數 |
||||||
項目 |
|
單位 |
BRIO TURNER 2 |

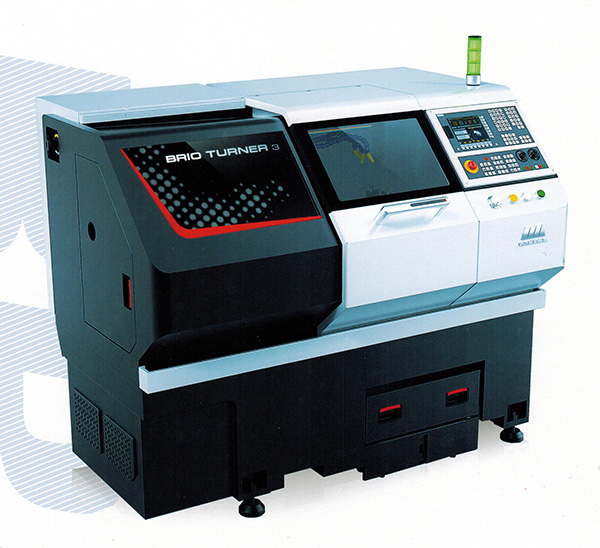

BRIO TURNER 3 |
BRIO TURNER 4 |
BRIO TURNER 5 |
BRT25 |
BRT35 |
BRT4065i/j |
BRT5085i/j |
|||
技術規格 |
床身上最大回轉直徑 |
mm |
Φ310 |
Φ370 |
Φ420 |
Φ500 |
滑板上最大回轉直徑 |
mm |
Φ70 |
Φ115 |
Φ210 |
Φ300 |
|
最大車削直徑 |
mm |
Φ125 |
Φ165 |
Φ360 |
Φ500 |
|
最大加工長度 |
mm |
180 |
250 |
650 |
850 |
|
主軸 |
主電動機功率 |
Kw |
3.7∕5.5 |
5.5∕7.5 |
5.5∕7.5 |
7.5∕11 |
主軸頭型式 |
|
A2-4 |
A2-5 |
A2-6 |
A2-8 |
|
前端孔錐度 |
|
Mo.5 |
Mo.6 |
Mo.6 |
1:20 |
|
前端軸承直徑 |
mm |
70 |
80 |
100 |
120 |
|
通孔直徑 |
mm |
38 |
50 |
56 |
82 |
|
可通過棒料直徑 |
mm |
25 |
35 |
54 |
80 |
|
轉速級數 |
|
單主軸 |
單主軸 |
單主軸 |
三檔變速檔內無級 |
|
轉速范圍 |
r/min |
0-6000 |
0-5000 |
0-3000 |
0-2600 |
|
兩軸 |
導軌形式 |
|
直線導軌 |
直線導軌 |
滑動導軌 |
滑動導軌 |
Z軸形式 |
mm |
180 |
250 |
710 |
880 |
|
X軸形式 |
mm |
240 |
300 |
225 |
250 |
|
快速進給X/Z |
m/min |
20/20 |
20/20 |
6∕10 |
6∕10 |
|
尾座 |
套筒直徑 |
mm |
無尾座 |
無尾座 |
60 |
Φ75 |
套筒行程 |
mm |
140 |
150 |
|||
套筒錐孔錐度 |
|
莫氏No.4 |
莫氏No.5 |
|||
刀具系統 |
刀架型式 |
|
排刀 |
排刀 |
立四 |
立四 |
刀方尺寸 |
mm |
12∕16 |
16∕20 |
20 |
25 |
|
鏜刀直徑 |
mm |
16∕20 |
20∕25 |
25∕32 |
32∕40 |
|
外防護型式 |
|
全防護 |
全防護 |
全防護∕半防護 |
全防護∕半防護 |
