沈陽中捷
|
產 品 型 號 |

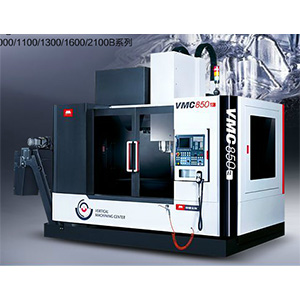

VMC2100B |
單位 |
|
|
工作臺尺寸 |
2200×800 |
mm |
|
|
允許最大荷重 |
3000 |
kg |
|
|
T形槽尺寸 |
22×5 |
mm×個 |
|
|
工作臺最大行程- X軸 |
2100 |
mm |
|
|
滑座最大行程- Y軸 |
800 |
mm |
|
|
主軸最大行程 - Z軸 |
800 |
mm |
|
|
主軸端面至 |
最大 |
1000 |
mm |
|
最小 |
200 |
mm |
|
|
錐孔 (7:24) |
BT50 |
|
|
|
轉數范圍 |
6000 |
r/min |
|
|
最大輸出扭矩 |
380 |
N.m |
|
|
主軸電機功率 |
15/18.5 |
kw |
|
|
快速移動X/Y/Z |
18/18/18 |
m/min |
|
|
進給速度 |
10 |
||
|
形式 |
機械手 |
|
|
|
刀庫容量 |
20 |
把 |
|
|
換刀時間（刀對刀） |
3.5 |
s |
|
|
執行JISB6330標準 |
±0.005/300 |
|
|
|
執行JB/T 8771.4 |
0.022/0.012/0.012 |
mm |
|
|
執行JISB6330標準 |
±0.003 |
mm |
|
|
執行JB/T 8771.4 |
0.013/0.010/0.008 |
mm |
|
|
電器總容量 |
37 |
KVA |
|
|
氣源壓力 |
0.5-0.7 |
Mpa |
|
|
主 機 重 量 |
16000 |
kg |
|
|
機床外形尺寸 |
5040×3600×3800 |
mm |
|
|
控制系統 |
FANUC |
|
|
