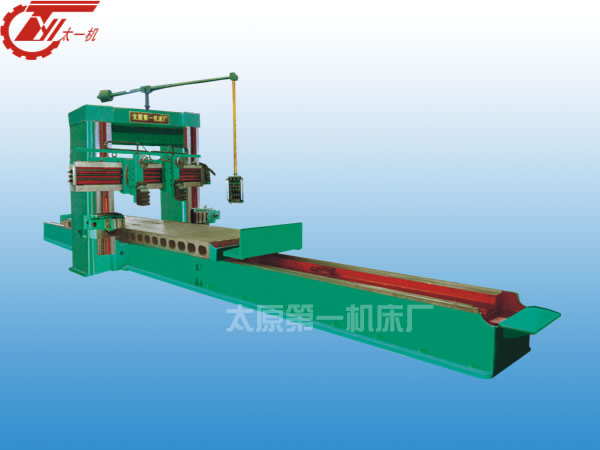

本機床主要適用于加工各種機械上的大、中、小型零件，可刨削水平面、垂直面、傾斜面以及各種組合的導軌面(如V型燕尾導軌等)。本機床可做粗加工、半精加工和精加工使用，并達到相應的經濟加工精度。主驅動采用高性能無級調速電機，調速范圍廣。進給運動采用本廠專利技術。動作穩定可靠。現代調速電機的應用，可為用戶創造長遠的節能效益。

	技術參數 Technical parameters

項目Items		單位Unit	B2016		B2020
最大加工尺寸Max.machining size	長Length	mm	6000	9000	6000	9000
	寬Width	mm	1600		2000
	高Height	mm	1250		1600
橫梁升降速度Elevating and lowering speed of cross rail		mm/min	384
兩立柱間距離Distance between columns		mm	1820		2220
工作臺面積Table area	寬Width	mm	1400		1800
	長Length	mm	6000	9000	6000	9000
齒條上最大拉力Max.tractive force of table rack		N	8×10⁴（主傳動箱低速檔位置）（low speed gear position）
工作臺運行速度 Table speed		m/min	0.6—30；1.2—60
垂直刀架進給量Vertical toolpost feeds	水平Horizontal	mm/stroke	0.2—25.1
	垂直Vertical	mm/stroke	0.16—9.4
側刀架垂直進給量Vertical feed of side tool post		mm/stroke	0.21—12.4
垂直刀架快移速度Rapid travel of vertical tool post	水平Horizontal	mm/min	2155
	垂直Vertical	mm/min	808
側刀架快移速度Rapid travel of side tool post		mm/min	1062
刀架回轉角度Swing angle of tool post			±60°
工作量最大承重 Max.weight on table		kg	15000	15000	15000	20000
工作臺電機功率Power of table driving motor		kw	55			75
機床外形尺寸Overall dimensions	長Length	mm	13800	19800	13800	19800
	寬Width	mm	4700	4700	5100	5100
	高Height	mm	4000	4000	4365	4365
機床凈重Net weight		kg	58000	68000	65000	75000


	以上參數將隨著產品研發會有所變更，恕不另行通知。
