項目
|
Item
|

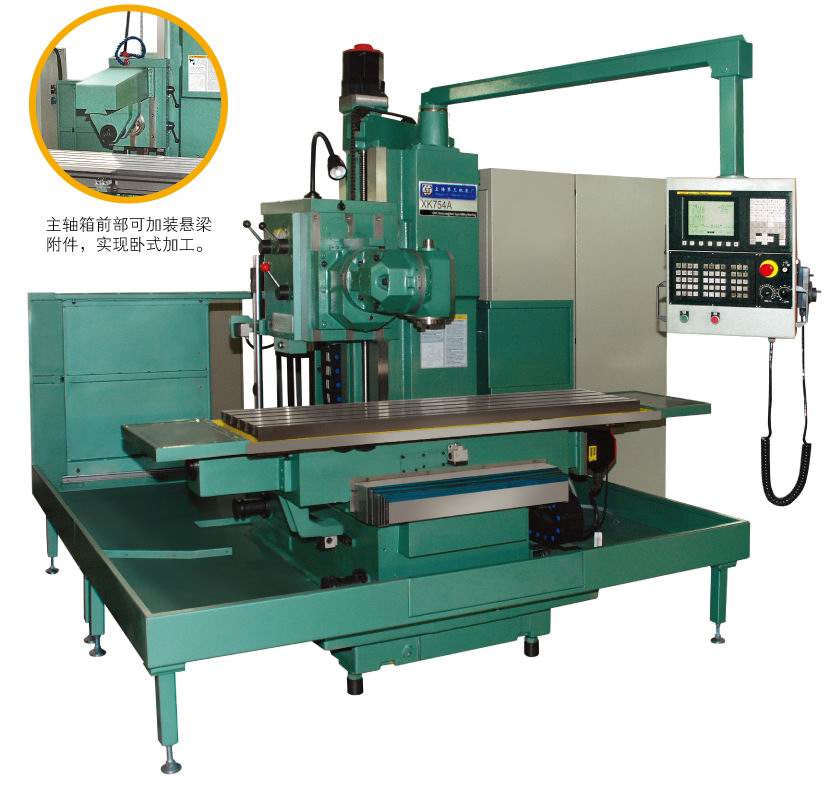

XK754A
|
|
工作臺臺面尺寸（寬X長）
|
Table size ( W X L )
|
400 X 1600 mm
|
|
T型槽（槽數(shù)X槽寬X槽距）
|
Table tee slots (slot number X slot wide X slot distance)
|
18 X5 X80 mm
|
|
工作臺最大承重
|
Max load of table
|
1000 kg
|
|
工作臺縱向行程
|
X travel
|
1050 mm
|
|
工作臺橫向行程
|
Y travel
|
400 mm
|
|
主軸箱垂向行程（加高）
|
Z travel
|
600 (900) mm
|
|
X/Y/Z導軌形式
|
X/Y/Z guideway type
|
滑軌
|
|
X/Y/Z快速移動速度
|
X/Y/Z Rapid speed
|
10 m/min
|
|
切削進給速度范圍
|
Cutting feed speed range
|
1~2400 mm
|
|
萬能銑主軸端面至工作臺面距離
|
Distance from spindle nose to table surface
|
45~530 mm(830mm)
|
|
臥銑主軸中心線至工作臺面距離
|
Distance from spindle nose to table surface
|
0~600 mm
|
|
臥銑主軸端面至工作臺中心距離
|
Distance from spindle nose to table center
|
203~603 mm
|
|
主軸錐孔
|
Taper of spindle
|
50# 7：24
|
|
主軸電機功率
|
Spindle motor power
|
7.5 kw
|
|
主軸轉速范圍
|
Spindle speed range
|
32~1600 rpm
|
|
主軸最大輸出扭距
|
Max. output of spinder
|
537 N.m
|
|
定位精度
|
Position accruacy of coordinate
|
±0.010 mm
|
|
重復定位精度
|
Repeatability
|
±0.005 mm
|
|
機床總功率
|
Total motor power
|
23 kw
|
|
機床外形尺寸（長X寬X高）
|
Overall dimensions (LxWxH)
|
2460X25250X2333 mm
|
|
機床重量
|
Weight of machine
|
5000 kg
|
