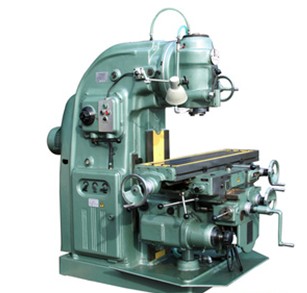

項目名稱Item

單位Unit

參數(shù)

Parameters

工作臺

Working

Table

工作面積（寬×長）Working surface（W×L）

mm

320×1320

承載重量Load

kg

500

T型槽數(shù)目No.of T-slots

3

T型槽寬度Width of T-slots

mm

18

T型槽間距Distance between T-slots

mm

70

行程

Travel

X向(工作臺縱向)手動/機動Longitudinal (manual / auto)

mm

700/680

Y向(滑座橫向)手動/機動Cross (manual / auto)

mm

255/240

Z向(升降臺垂向)手動/機動Vertical(manual / auto)

mm

370/350

主軸

Spindle

最大回轉角度Max.swivel angle

deg

±45°

轉速Speed

r/min

30-1500

轉速級數(shù)No.of spindle speeds

級step

18

錐孔Taper

ISO7:24  No.50

軸向移動距離Axial motion

mm

70

主軸端面至工作臺面距離最小/最大

Distance from spindle nose to table surface Min./Max

mm

30/400

主軸中心線至床身垂直導軌面距離

Distance from center line of spindle to vertical guide way surface of column

mm

350

進給

Feedrates

縱向進給速度Longitudinal feed rate

mm/min

X：23.5～1180

橫向進給速度Cross feed rate

mm/min

Y：15~786

垂向進給速度Vertical feed rate

mm/min

Z：8~394

縱向快速移動速度Longitudinal rapid feed rate

mm/min

X：2300

橫向快速移動速度Cross rapid feed rate

mm/min

Y：1540

垂向快速移動速度Vertical rapid feed rate

mm/min

Z：770

進給級數(shù)No.of feeds

級Step

18

電動機

Motor

主軸電機功率Power of spindle motor

kW

7.5

進給電機功率Power of feed motor

kW

2.2

其他

Others

機床外形尺寸（長×寬×高）Overall dimension（L×W×H）

mm

2294×1770×2002

機床凈重（約）Net weight of machine（approximately）

kg

2800
