三軸行程：1600×650×600
工作臺尺寸：1600×750
刀柄規格：BT50

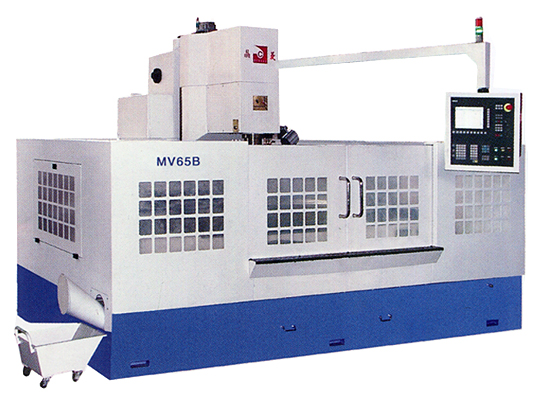

MV65B立式加工中心是一種備有刀庫能自動更換刀具的數控機床。該機床適用于各種復雜結構零件特別是模具的加工，廣泛運用于汽車、紡織、精密模具與零件加工工業，提高可靠性高的機械系統與多種選擇性、容易操作的軟件界面，徹底實現高精度的夢想。
◆機床床身、立柱、床鞍、工作臺、主軸箱采用樹脂砂造型的高強度鑄鐵以及合理的布筋結構，剛性好、穩定性強。
◆機床采用三向鑄鐵硬質導軌，具有良好的剛性和精度保持性。
◆采用圓盤凸輪式刀庫，換刀時間短，并且準確可靠。
◆主軸采用臺灣知名品牌的主軸總成，精度高，運行可靠。
◆數控系統和伺服驅動系統采用外國著名品牌成套系統，工作界面好，運行可靠。
◆采用定時定量自動潤滑裝置，磨耗小，適合長時間作業要求。
主要參數：
|
項目
|
單位
|
型號
|
|
MV65B
|
|
工作臺面積（長×寬）
|
mm
|
1600×750
|
|
T型槽（槽數×槽寬）
|
mm
|
5×18
|
|
工作臺承載最大總量
|
kg
|
1200
|
|
工作臺行程 X軸
|
mm
|
1600
|
|
Y軸
|
mm
|
650
|
|
Z軸
|
mm
|
600
|
|
主軸端面至工作臺面距離
|
mm
|
105-705
|
|
主軸中心至立導面距離
|
mm
|
660
|
|
主電機功率
|
kw
|
12/16
|
|
主軸錐孔
|
|
BT50
|
|
主軸轉速
|
rpm
|
50-6000
|
|
切削進給速度X，Y
|
mm/min
|
1-10000
|
|
切削進給速度Z
|
mm/min
|
1-10000
|
|
X，Y軸快速進給
|
mm/min
|
18000
|
|
Z軸快速進給
|
mm/min
|
12000
|
|
進給電機功率：X/Y/Z
|
kw
|
5/5/7.5
|
|
控制系統
|
|
西門子，三菱
|
|
聯動軸數
|
|
3
|
|
定位精度X/Y
|
mm
|
±0.01
|
|
定位精度Z
|
mm
|
±0.01
|
|
重復定位精度X/Y/Z
|
mm
|
±0.005
|
|
最大刀具直徑
|
mm
|
φ130
|
|
最大刀具重量
|
kg
|
15
|
|
機床外型尺寸（長×寬×高）
|
mm
|
4160×3200×2760
|
|
機床重量
|
kg
|
11000
|
|
