主要用途：

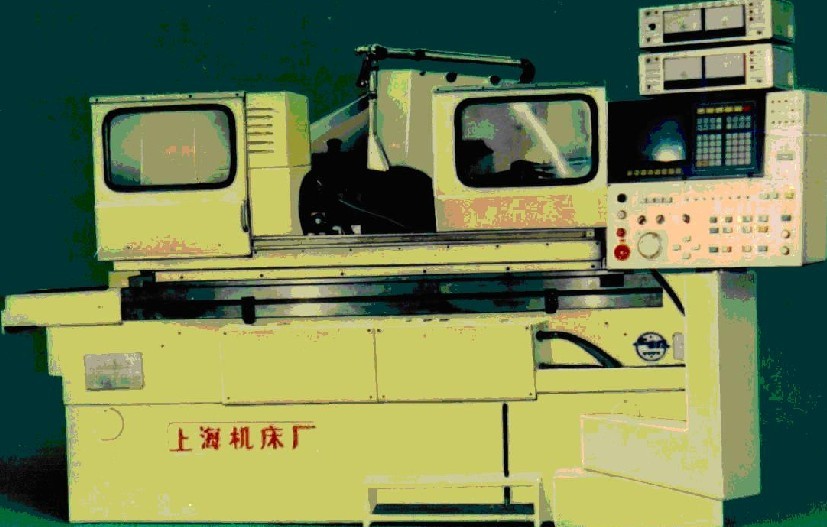

MK1632A/1000-H型數控端面外圓磨床適用于汽車、拖拉機和一般機械制造工業中大批、大量帶軸肩工件的加工。
本機床采用斜向切入式磨削方式，可以同時加工工件的外圓和端面（軸肩）。為了提高效率，本機床可以無空程磨削。
結構特征：
a、本機床采用日本FANUC公司的OG系列數控裝置和大慣量交流伺服電機，配備了自動測量控制儀和自動對刀儀，實行了閉環控制。
b、本機床采用MDI數控輸入系統和CRT顯示，具有人、機對話功能，同時具有手搖脈沖發生器和按鈕信號發生器，可進行自動循環磨削，也可以手動調整操作。
c、本機床采用砂輪架和工作臺的二軸聯動修整砂輪，修整頭固定在頭架上，通過Xa和Za軸聯動，自動修整砂輪的外圓、端面和圓弧。
d、本機床上具有安全聯鎖保護措施。如：砂輪沖擊工件或砂輪架電機超負荷30%時，砂輪架自動快速引進，機床停止運轉并抱警。

主要技術規格及參數：

最大磨削直徑×最大磨削長度

φ320×1000mm

加工范圍

中心高	180mm
頂尖距	1000mm
可磨外圓直徑	φ10-φ320mm
切入磨端面外圓尺寸	按成形砂輪
最大工件重量	150Kg

砂輪架

砂輪規格	φ750×75×φ350mm
最小外徑	560mm
最大斜向移動量	230mm
砂輪架移動速度	最大2.5m/min
砂輪線速度	45m/sec
主軸轉速	1145r/min
手搖脈沖發生器（或按鈕）脈沖當量	0.001mm
主軸直徑	100mm
砂輪自動修整功能	有
砂輪修整補償功能	有

機床電機總功率 21.82KW

機床外形尺寸和凈重

長×寬×高	3260×3090×1500mm
凈重	7060 Kg

機床裝箱尺寸和毛重

長×寬×高	毛重（Kg）
＃1、3600×2800×2150	7080
＃2、1950×1500×2350	880
＃3、1950×1400×1200	460

由于技術不斷發展,本參數僅供參考.
