主要用途：

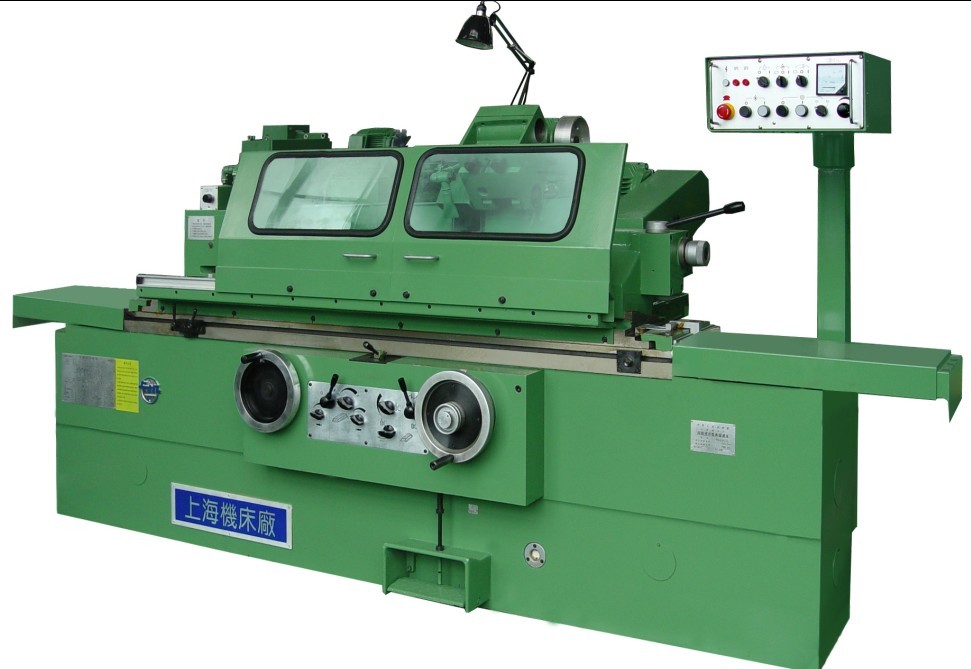

本機床用以加工對精度與粗糙度有很高要求的軸類，套類、箔材軋輥、環規、塞規等類工件，適宜對上述精密零件進行單件或小批加工。機床按磨削長度分有1000和1500兩種規格，供用戶選擇。
結構特征：
a、機床砂輪架軸承采用動靜壓軸承，其精度高、剛性好。
b、頭架主軸由直流電機驅動，在轉速范圍內可無級調速。
c、尾架采用密集滾珠形式其剛性好。
d、機床配有磨削指示儀，便于對工件進行高精度磨削。

主要技術規格及參數：

主要規格

最大磨削直徑×最大磨削長度

φ320×1000、1500mm

加工范圍

中心高		180mm
頂尖距		1000mm、1500mm
可磨外圓直徑	用中心架	最小φ8mm、最大φ60mm
	不用中心架	最小φ8mm、最大φ320mm
可磨內圓直徑	用中心架可夾直徑	最小φ30mm、最大φ125mm
	不用中心架	最小φ16mm、最大φ125mm
可磨工件重量		150Kg

砂輪架

砂輪尺寸	最大φ400×50×φ203mm
	最小φ280×50×φ203mm
砂輪線速度	35、17.5m/s
砂輪主軸轉速	1680、840r/min
最大移動量（包括快速移動量在內）	241mm
手輪一轉砂輪架移動量	1mm
手輪—格砂輪架移動量	粗0.005mm
	精0.001mm
砂輪架快速進退量	25mm
砂輪架回轉角度	±30°
自動周期進給	無
自動切入進給	無
砂輪修速和補償進給	手動

內圓磨具

砂輪尺寸（外徑×寬度×內徑）	最大φ50×25×φ13
	最小φ15×20×φ5
HJX33-03A	主軸轉速10000、15000r/min

機床電機總功率 7.455KW

機床外形尺寸和凈重

長×寬×高	3400(4400)×1620×1500
凈重（Kg）	3900、4700

機床裝箱尺寸和毛重

長×寬×高	3380(4380)×2400×2000
毛重（Kg）	5600、6500

工作精度：

出廠合格標準(JB/T9914-1999)

MGAl432A；MGAl432A×1500

P1磨削頂尖間試件的精度

①長試件精度

a)圓度：0.002mm

直徑的一致性：0.005mm

試件尺寸：φ75×750

b)縱截面內直徑的一致性：0.005mm

②短試件的圓度：0.0005mm

試件尺寸：φ60×200

P2卡盤上磨削短試件外圓的精度

圓度：0.002mm

試件尺寸：φ60×30

P3卡盤上磨削短試件內圓精度

圓度：0.002mm

試件尺寸：φ60×100

試件表面粗糙度：

P1 長試件Ra 0.04μm

短試件Ra 0.01μm

P2、為Ra 0.02μm

P3為Ra 0.04μm

由于技術不斷發展,本參數僅供參考.

主要技術規格及參數：

主要規格

最大磨削直徑×最大磨削長度

φ320×1000、1500mm

加工范圍

中心高		180mm
頂尖距		1000mm、1500mm
可磨外圓直徑	用中心架	最小φ8mm、最大φ60mm
	不用中心架	最小φ8mm、最大φ320mm
可磨內圓直徑	用中心架可夾直徑	最小φ30mm、最大φ125mm
	不用中心架	最小φ16mm、最大φ125mm
可磨工件重量		150Kg

砂輪架

砂輪尺寸	最大φ400×50×φ203mm
	最小φ280×50×φ203mm
砂輪線速度	35、17.5m/s
砂輪主軸轉速	1680、840r/min
最大移動量（包括快速移動量在內）	241mm
手輪一轉砂輪架移動量	1mm
手輪—格砂輪架移動量	粗0.005mm
	精0.001mm
砂輪架快速進退量	25mm
砂輪架回轉角度	±30°
自動周期進給	無
自動切入進給	無
砂輪修速和補償進給	手動

內圓磨具

砂輪尺寸（外徑×寬度×內徑）	最大φ50×25×φ13
	最小φ15×20×φ5
HJX33-03A	主軸轉速10000、15000r/min

機床電機總功率 7.455KW

機床外形尺寸和凈重

長×寬×高	3400(4400)×1620×1500
凈重（Kg）	3900、4700

機床裝箱尺寸和毛重

長×寬×高	3380(4380)×2400×2000
毛重（Kg）	5600、6500

工作精度：

出廠合格標準(JB/T9914-1999)

MGAl432A；MGAl432A×1500

P1磨削頂尖間試件的精度

①長試件精度

a)圓度：0.002mm

直徑的一致性：0.005mm

試件尺寸：φ75×750

b)縱截面內直徑的一致性：0.005mm

②短試件的圓度：0.0005mm

試件尺寸：φ60×200

P2卡盤上磨削短試件外圓的精度

圓度：0.002mm

試件尺寸：φ60×30

P3卡盤上磨削短試件內圓精度

圓度：0.002mm

試件尺寸：φ60×100

試件表面粗糙度：

P1 長試件Ra 0.04μm

短試件Ra 0.01μm

P2、為Ra 0.02μm

P3為Ra 0.04μm

由于技術不斷發展,本參數僅供參考.
