主要用途：

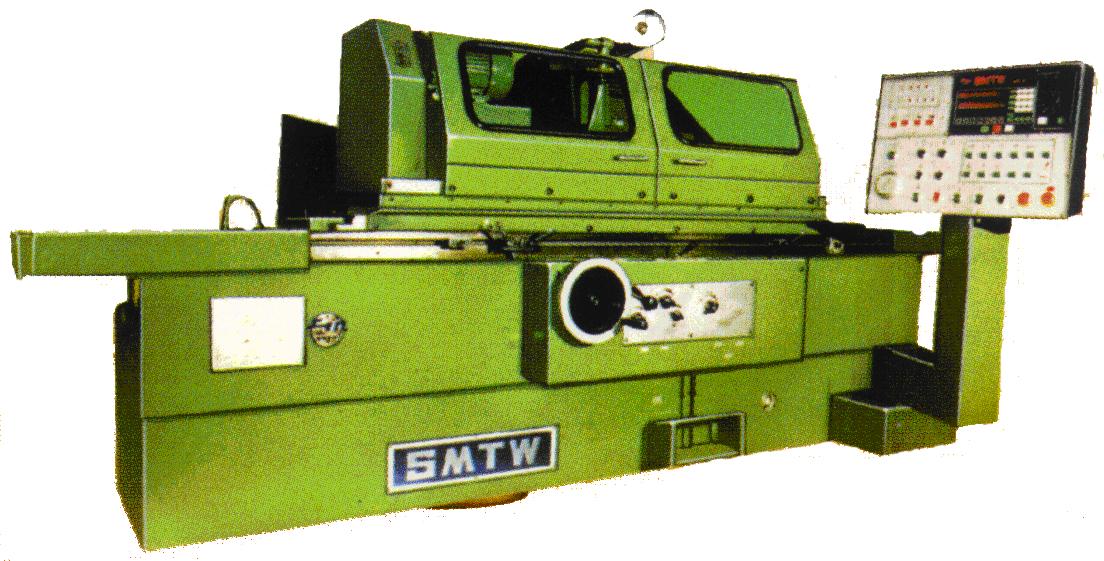

本機床適宜于磨削IT5-IT6精度的圓柱體或圓錐體工件。適宜于中小批量零件的加工。
結構特征：
a、機床工作臺縱向移動由液壓無級調速傳動，也可用手輪傳動。砂輪架快速進退由液壓來實現，重復定位精度穩定可靠，砂輪線速度45m／s。
b、機床采用MCS-51系列單片機，控制二套步進電機以組成砂輪架橫向進給系統及修整進給系統。通過設在機床前部的控制操縱臺，將預制程序數據手動輸入后，能按要求完成橫向自動切入進給，縱磨的自動周期進給及砂輪自動周期修整與補償?shù)葎幼鳌?br /> c、機床設有后置式自動砂輪仿形修整器，可按工件待磨面形狀配置靠模板，以完成特殊表面的零件的加工。
f、工件、砂輪、油泵和冷卻泵分別由單獨的電機驅動。各進給系統既可機動也可手動，電氣與液壓系統性能可靠，使用與維護方便。
c．本機床可配用ZDW-L80自動測量裝置。

主要技術規格及參數：

最大磨削直徑×最大磨削長度

φ320×500、1000mm

加工范圍

中心高	180mm
頂尖距	500mm、1000mm
可磨工件直徑用中心架	最小φ10mm、最大φ60mm
不用中心架	最小φ8mm、最大φ320mm
工件最大重量	150Kg

砂輪架及砂輪修整器

砂輪尺寸(外徑×寬度×內徑)	最大φ600×75×φ305mm
	磨耗至φ450×75×φ305mm
	最大寬度75mm
砂輪線速度	45m/s
主軸轉速	1450r/min
絲桿最大移動量	231mm
快速移動量	50mm
體座回轉可能性	不可能
砂輪進給脈沖當量	0.001mm
脈沖發生器一轉移動量	0.1mm
切入進給速度	0.001~0.35mm/s
周期進給時間	0.5s
砂輪修整進給脈沖當量	0.005mm
砂輪修整器修整速度	0.05~0.4m/min

機床電機總功率 13.83KW

機床外形尺寸和凈重

MBES1332×500

MBES1332

長×寬×高

2485×2100×1600

3580×2100×1600

凈重（Kg）

4000

5000

機床裝箱尺寸和毛重

MBES1332×500

MBES1332

長×寬×高

2900×2600×2200

3380×2600×2200

毛重（Kg）

5300

6200

由于技術不斷發展,本參數僅供參考.
