主要用途：

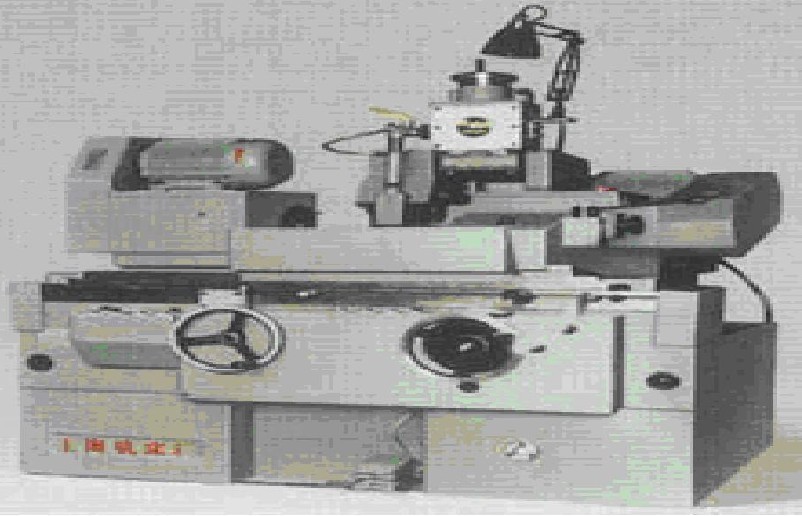

本機床用來精磨活塞環的徑向形面，為汽車、拖拉機工業提高活塞環質量必不可少的專用磨床，適用于大批量活塞環制造廠。它可磨削不同形面的油環、桶環、錐環，能獲得較好的精度和表面粗糙度，提高活塞的使用壽命，降低油耗。由于采用成形磨削工藝，大大提高生產效率，從而可獲得較高的經濟效益。
結構特征：
a、本機床采用金剛石滾輪修整成形砂輪，工件成組裝夾（如寬度6mm的活塞環以8件為一組），由成形砂輪一次磨削成形。在砂輪架上裝有金剛石滾輪修整器，能手動或自動修整砂輪形面，其修整量及修整速度均可選擇調節。
b、橫進給補償機構手論能手動驅動砂輪架作橫向進給，并且在砂輪修整器作自動修整進給時能同時動作，使砂輪架作補償進給移動。
c、機床備有砂輪架作自動切入進給的裝置，切入進給的切入量及切入速度均可調節。砂輪主軸采用三油楔動壓軸承，砂輪線速度為45m/s。
d、本機床除裝卸工件，其余修整砂輪及磨削過程均為自動，調節簡單，操作方便。

主要技術規格及參數：

主要規格

最大磨削直徑

φ180mm

加工范圍

中心高	180mm
頭尾架最大間距	250mm
最大磨削直徑	φ180mm

頭尾架

頭架電機轉速	750、1500r/min
工件轉速	26、90、130、52、180、260r/min
頭架傳動三角帶規格	A-838mm
頭架主軸錐孔(莫氏)圓錐號	#5
尾架主軸錐孔(莫氏)圓錐號	#4
尾架套筒移動量	30mm

砂輪架

砂輪規格尺寸	400×50×203mm
砂輪外徑最大尺寸	φ300
傳動三角帶尺寸	B-1499mm
快速進退量	50mm
最大切入進給量	1.20mm(在半徑上)
切入進給速度	可調（無級）
進給手輪一轉砂輪架移動量	粗2.0mm；精0.5mm
手輪一格砂輪架移動量	粗0.01mm；精0.0025mm
旋鈕上一格相當于砂輪補償量	粗0.01mm；精0.0025mm
砂輪線速度	45m/s
砂輪直徑	φ400～φ345mm；φ345～φ300mm
砂輪轉速變換	2140r/min；2450r/min
手動移動量（包括快速移動）	≥200mm

金剛滾輪自動砂輪修整器

修整滾輪快速移動量	＞0.5mm
修整進給總移動量	50mm
自動修整進給量	最大0.04mm；最小0.01mm
修整進給自動補償量	最大0.04mm；最小0.01mm
修整滾輪轉速	2800r/min
聯組三角帶規格（型式×周節長度×峰數）	J×737×8

機床電機總功率 8.1KW

頭架電機功率	0.75/1.5KW
砂輪架電機功率	5.5KW
修整器電機功率	0.25KW
油泵電機功率	0.55KW
冷卻泵電機功率	0.12KW
磁性分離器電機功率	0.18KW

機床外形尺寸和凈重

長×寬×高mm	1960×1600×1740
凈重Kg	3000

機床裝箱尺寸和毛重

長×寬×高	2680×2000×2000
毛重	4000

由于技術不斷發展,本參數僅供參考.
