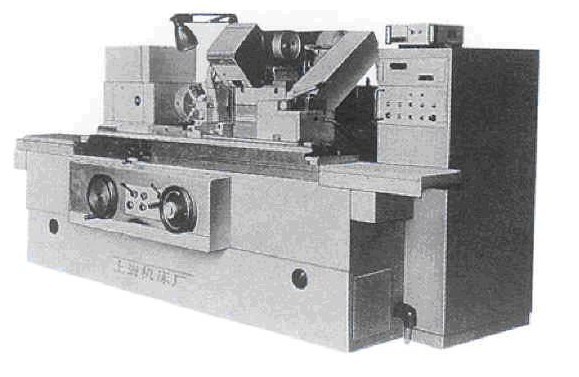

主要用途：
該機床適宜在單件或加工精密零件時使用，用以磨削精度很高，粗糙度數值很小的軸、套、箔材軋輥，環規，塞規等工件。
結構特征：
a、機床頭架，砂輪架均采用動靜壓軸承，精度高、剛性好，頭架主軸由直流電機驅動，在轉速范圍內可無級調速，砂輪架可作大行程移動，并在轉動墊板情況下，作斜切人進給。
b、工作臺采用貼塑導軌，上工作臺運動速度可由數字顯示裝置即時顯出。
c、機床尾架主軸側母線可以微調，機床砂輪進給系統采用絲桿—全螺母結構，并由彈簧、杠桿消除間隙，以獲得高的進給精度和高度，工作臺移動由液壓驅動，也可用手輪傳動，砂輪架能作液壓快速進退和手動進給，機床以直線方型小圓角作為造型的主線型，平整挺括、高雅、美觀、精細。

主要技術規格及參數：

主要規格

最大磨削直徑×最大磨削長度

φ320×1000mm

加工范圍

中心高		180mm
頂尖距		1000mm
可磨外圓直徑	用中心架	最小φ8mm、最大φ60mm
	不用中心架	最小φ8mm、最大φ320mm
可磨內圓直徑	用中心架可夾直徑	最小φ30 mm、最大φ125mm
	不用中心架	最小φ16mm、最大φ125mm
可磨工件最大重量		150Kg

砂輪架

砂輪尺寸	最大φ400×50×φ203mm
	磨耗至φ280×50×φ203mm
砂輪線速度	35、17.5m/s
砂輪主軸轉速	1680、840r/min
最大移動量（包括快速移動量）	241mm
快速進退量	50mm
砂輪架回轉角度	+30°，-20°
手輪一轉砂輪架移動量	1mm
手輪一格砂輪架移動量	粗0.005mm
	精0.001mm
自動周期進給	無
自動切入進給	無
砂輪修整和補償進給	手動
手動最小進給量	0.001mm

內圓磨具

砂輪尺寸	最大		φ50×25×φ13
	最小		φ15×20×φ5
主軸轉速		10000、15000r/min

機床電機總功率 7.96KW

機床外形尺寸和凈重

長×寬×高	3340×1670×1650mm
凈重	4800Kg

機床裝箱尺寸和毛重

長×寬×高	3380×2400×2000mm
毛重	6600Kg

工作精度：

出廠合格標準（JB/T9914-1999）

MG1432B

P1磨削頂尖間試件的精度：

①長試件精度

a)圓度：0.002mm

b)直徑的一致性：0.005mm

試件尺寸：φ75×750

②短試件的圓度：0.0005mm

試件尺寸：φ60×200

P2卡盤上磨短試件外圓的精度：

圓度：0.002mm

試件尺寸：φ60×30

P3卡盤磨短試件內圓的精度：

圓度：0.002mm

試件尺寸：φ60×100

試件表面粗糙度：

P1長試件Ra0.04μm

短試件Ra0.01μm

P2;Ra0.02μm

P3;Ra0.04μm

由于技術不斷發展,本參數僅供參考.

主要技術規格及參數：

主要規格

最大磨削直徑×最大磨削長度

φ320×1000mm

加工范圍

中心高		180mm
頂尖距		1000mm
可磨外圓直徑	用中心架	最小φ8mm、最大φ60mm
	不用中心架	最小φ8mm、最大φ320mm
可磨內圓直徑	用中心架可夾直徑	最小φ30 mm、最大φ125mm
	不用中心架	最小φ16mm、最大φ125mm
可磨工件最大重量		150Kg

砂輪架

砂輪尺寸	最大φ400×50×φ203mm
	磨耗至φ280×50×φ203mm
砂輪線速度	35、17.5m/s
砂輪主軸轉速	1680、840r/min
最大移動量（包括快速移動量）	241mm
快速進退量	50mm
砂輪架回轉角度	+30°，-20°
手輪一轉砂輪架移動量	1mm
手輪一格砂輪架移動量	粗0.005mm
	精0.001mm
自動周期進給	無
自動切入進給	無
砂輪修整和補償進給	手動
手動最小進給量	0.001mm

內圓磨具

砂輪尺寸	最大		φ50×25×φ13
	最小		φ15×20×φ5
主軸轉速		10000、15000r/min

機床電機總功率 7.96KW

機床外形尺寸和凈重

長×寬×高	3340×1670×1650mm
凈重	4800Kg

機床裝箱尺寸和毛重

長×寬×高	3380×2400×2000mm
毛重	6600Kg

工作精度：

出廠合格標準（JB/T9914-1999）

MG1432B

P1磨削頂尖間試件的精度：

①長試件精度

a)圓度：0.002mm

b)直徑的一致性：0.005mm

試件尺寸：φ75×750

②短試件的圓度：0.0005mm

試件尺寸：φ60×200

P2卡盤上磨短試件外圓的精度：

圓度：0.002mm

試件尺寸：φ60×30

P3卡盤磨短試件內圓的精度：

圓度：0.002mm

試件尺寸：φ60×100

試件表面粗糙度：

P1長試件Ra0.04μm

短試件Ra0.01μm

P2;Ra0.02μm

P3;Ra0.04μm

由于技術不斷發展,本參數僅供參考.
