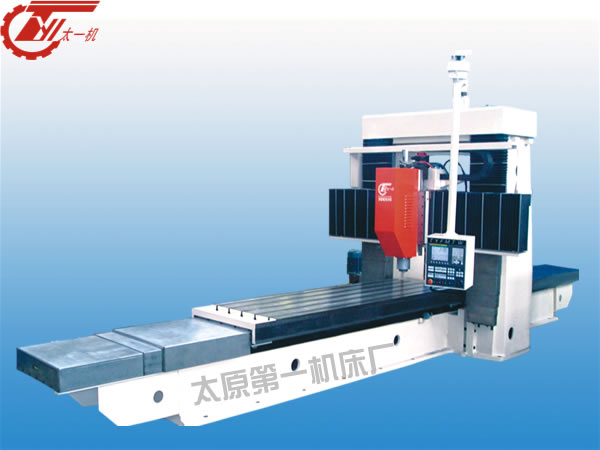

本系列機床為工作臺移動、橫梁升降數控龍門鏜銑床(數控不包括橫梁升降)。本機床結構緊湊，操作方便，數控系統采用FANUC-oi-MC系統，也可選配其他數控系統．X、Y、Z三軸聯動半閉環控制，一次裝夾可對工件進行鏜、銑、鉆、絞、攻絲等各種加工。本機床適用于半精加工和精加工。

	技術參數 Technical parameters

項目Items		單位Unit	XQK2110	XQK2112	XQK2114
工作臺寬 Table width		mm	1000	1200	1400
最大加工尺寸 Max.Machining size	長Length	mm	2000;3000;4000
	寬Width	mm	1200	1400	1600
	高Height	mm	800	800	800
兩立柱間距離Distance between columns		mm	1320	1600	1650
最大加工工件重量Max.machining weight		kg	3000
鏜銑頭滑枕垂直行程長度 Vertical stroke of slider		mm	245
主軸端面與工作臺距離 Distance between spindle end and table surface		mm	0-850
主軸轉速范圍 Spindle speed range		rpm	30-2000
主軸錐孔 Taper bore of spindle			BT50NO(7:24)
主電機功率Power of mian motor		kw	7.5/11
坐標軸進給速度(X.Y.Z) Feeds of X,Y,Z axes		mm/min	1-5000
坐標軸快移速度(X.Y.Z) Rapid traverseof X,Y,Z axes		mm/min	X:8000 Y:8000 Z:6000
坐標軸定位精度Positioning accuracy		mm	X:0.045 Y:0.045 Z:0.035
坐標軸重復定位精度Repeated positioning accuracy		mm	0.025
外形尺寸 Overall dimensions	長Length	mm	7900;9800;11800
	寬Width	mm	3360	3560	3610
	高Height	mm	3455	3455	3455
機床凈重Net Weight		t	12;14;16	14;16;18	15;17;19


	以上參數將隨著產品研發會有所變更，恕不另行通知。
