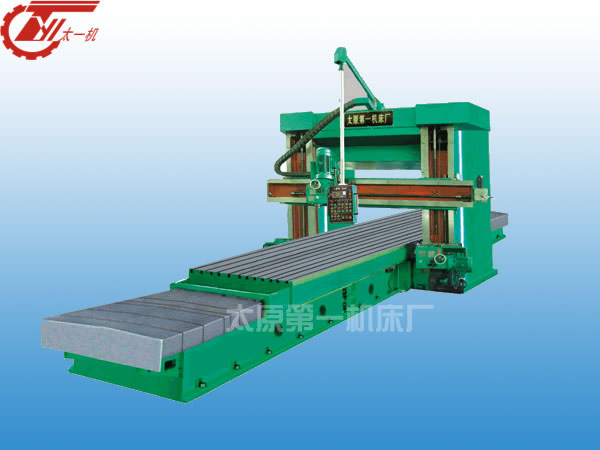

本系列機床整機剛性好，結構可靠，床身導軌結合何均有耐磨措施，壽命長，集中潤滑，精度保持性好?？赏瑫r(shí)銑削平面與側面，可加工各種組合導軌與溝槽。廣泛應用于機械加工行業。

	技術參數 Technical parameters

項目Items		單位Unit	X2020
最大加工尺寸Max.milling size	長Length	mm	6000
	寬Width	mm	2200
	高Height	mm	1600
機床外型尺寸Overall dimensions	長Length	mm	15460
	寬Width	mm	4849
	高Height	mm	4650
工作臺面積Table area	長Length	mm	6000
工作臺面積Table area	寬Width	mm	2000
橫梁升降速度Elevating and lowering speed crossrail		mm/min	384
兩立柱間距離Distance between columns		mm	2420
工作臺最大承重Max.weight on table		kg	20000
銑頭數量Quantity		pcs	1垂直銑頭,2側銑頭
銑頭主軸前端規格Spindle nose code			N050(7:24)
銑頭滑枕伸縮尺寸Slide sleeper travel		mm	+100:-250
垂直銑頭進給量范圍Feed of vertical miling head		mm/min	30-400(Ⅰ檔);60-1100(Ⅱ檔)
側銑頭上下進給量范圍Feed of milling head		mm/min	30-1100
銑頭回轉角度Swing angle of milling head			±30o
銑頭主軸轉速范圍Spindle rotary speed range		r.p.m	65-715(9級)
銑頭電機功率Power of main motor		hp	20(約15KW)
刀盤最大直徑Diamter of cutter recommended		mm	φ250
工作臺電機功率Moror power of table		kw	11
機床凈重Net weight		kg	75000


	以上參數將隨著產品研發會有所變更，恕不另行通知。
