天津第二機床

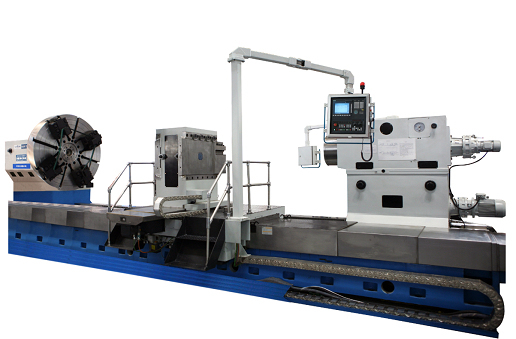

本機床承載32噸，回轉直徑1600mm-2000mm，工件長度8000mm-16000mm，是多功能重型臥式車床，承載能力可達到32 噸，床身采用三導軌結構，導軌采用中頻淬火磨削工藝，具有良好的耐磨性和精度保持性，車頭箱和尾座主軸均采用高精度可調整徑向間隙的雙列徑向短圓柱滾子軸 承，保證了主軸的高精度和高傳動效率，尾座具有自主回轉式活頂尖及機動行走和安全防倒退機構，使操作使用更加安全可靠。
|
項目 |
參數 |
項目 |
參數 |
|
床身上最大回轉直徑 |
1600mm-2000mm |
主軸轉速級數及范圍 |
直流無極 0.8-160r/min |
|
最大工件長度 |
8000-16000mm； |
進給速度范圍 |
5－1000mm/min |
|
過刀架最大回轉直徑 |
1250mm-1600mm |
卡盤直徑 |
Φ1600-Φ2000 |
|
床身導軌寬度 |
1600mm |
單刀架最大切削力 |
9000kg |
|
主軸中心高 |
830-1030mm |
總切削力 |
16000kg |
|
主軸前支撐直徑 |
300mm |
進給量級數 |
18級 |
|
主軸錐孔直徑 |
Φ120 ；1:7 |
縱向/橫向快速移動速度 |
3000/1500mm/min |
|
主軸通孔直徑 |
φ85mm |
主電機功率 |
80KW |
|
尾座套筒移動量 |
300mm |
主電機轉速范圍 |
450-1400r/min |
|
尾座主軸錐孔直徑 |
Φ100 ；1:7 |
卡盤最大扭矩 |
8000kg |
|
尾座快速移動速度 |
3000mm |
公制螺紋的模數范圍 |
2-40 |
|
英制螺紋的每吋牙數范圍 |
1月14日 |
模數螺紋的模數范圍 |
1.5-20 |
