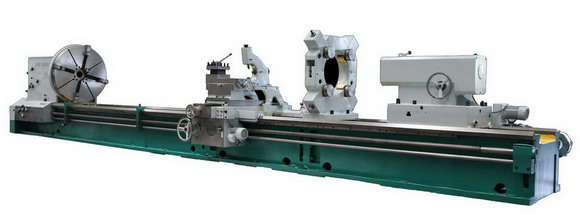

本機床承載18噸，回轉直徑1250mm-2000mm，工件長度3000mm-10000mm，是多功能系列化普通機床，該系列機床，精度 高、可靠性高、剛性高、制造精細、外形美觀、便于維修，可進行金屬及非金屬工件的粗、精加工，可車削工件的端面、外圓、內孔，用上刀架單獨機動可車削短錐 度，還進行公制、英制及模數螺紋的車削。是造紙機械、膠輥制造、維修、 鐵路、模具、大型閥門、冶金軋輥等制造加工業的首選裝備。
|
產品名稱 |
CD系列18噸車床 |
||||
|
床身上最大工件回轉直徑 |
1250-2000mm |
||||
|
最大工件長度 |
3000 |
5000 |
6000 |
8000 |
10000 |
|
刀架上最大回轉直徑 |
880 |
||||
|
最大工件重量 |
18 |
||||
|
主軸轉速 |
3-136 |
||||
|
主軸轉速級數 |
12 |
||||
|
頂尖錐頂角（°） |
60 |
||||
|
主軸錐孔尺寸 |
Φ100 1:20 |
||||
|
花盤直徑 |
1250 |
||||
|
橫向（X軸）快速（mm/min） |
1900 |
||||
|
縱向（Z軸）快速（mm/min） |
3800 |
||||
|
主軸每轉刀架的縱向進給種數 |
48 |
||||
|
主軸每轉刀架的進給量范圍 |
縱向：0.057-12.726 |
||||
|
橫向：0.023-5.296 |
|||||
|
公制螺紋的螺距范圍 |
1-224 |
||||
|
英制螺紋的每吋牙數范圍（牙/吋） |
28 /1 |
||||
|
模數螺紋的模數范圍 |
0.25-56 |
||||
|
尾座套筒移動量 |
250 |
||||
|
尾座套筒直徑 |
Φ260 |
||||
|
尾座快速移動速度（mm／min） |
2000 |
||||
|
尾座主軸錐孔 |
公制80 |
||||
|
閉式中心架 |
￠200～550mm |
||||
|
主傳動電動機功率（KW） |
30 |
||||
