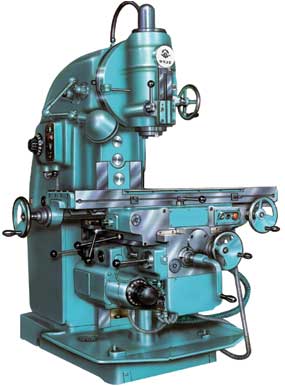

北京第一機床廠
機床簡介：
|
||
- 主要參數介紹
|
項 目 |
單 位 |
XA5032
|
B1-400K
|
|
|
工作臺
|
工作面積 寬*長 |
mm
|
320*1250
|
400*1600
|
| 承載重量 |
kg
|
500
|
800
|
|
| T型槽數目 |
個
|
3
|
3
|
|
| T型槽寬度 |
mm
|
18
|
18
|
|
| T型槽間距 |
mm
|
70
|
90
|
|
|
行程
|
X向（工作臺縱向）手動/機動 |
mm
|
700/680
|
900/880
|
| Y向（滑座橫向）手動/機動 |
mm
|
255/240
|
315/300
|
|
| Z向（升降臺垂向）手動/機動 |
mm
|
370/350
|
385/365
|
|
|
主軸
|
最大回轉角度 |
deg
|
±45
|
±45
|
| 轉速 |
r/min
|
30-1500
|
300-1500
|
|
| 轉速級數 |
Step
|
18
|
18
|
|
| 錐孔 |
.
|
ISO7：24 NO.50
|
ISO7：24 NO.50
|
|
| 軸向移動距離 |
mm
|
85
|
85
|
|
| 主軸端面至工作臺距離最小/最大 |
mm
|
45/415
|
30/500
|
|
| 主軸中心線至床身垂直導軌面距離 |
mm
|
350
|
450
|
|
|
進給
|
切削進給速度 |
mm/min
|
X，Y：23.5-1180，Z：8-394
|
X：19-950 Y：12.6-634 Z：6.3-317
|
| 快速移動進給速度 |
mm/min
|
X，Y：2300，Z：770
|
X，Y：2300，Z：770
|
|
| 進給級數 |
Step
|
18
|
18
|
|
|
電動機
|
主軸電機功率 |
KW
|
7.5
|
11
|
| 進給電機功率 |
KW
|
1.5
|
3
|
|
|
其他
|
機床外形尺寸（長*寬*高） |
mm
|
2272*1770*2094
|
2556*2159*2298
|
| 機床凈重（約） |
kg
|
2800
|
4250
|
|
