北京第一機床廠
-
結構與特點：

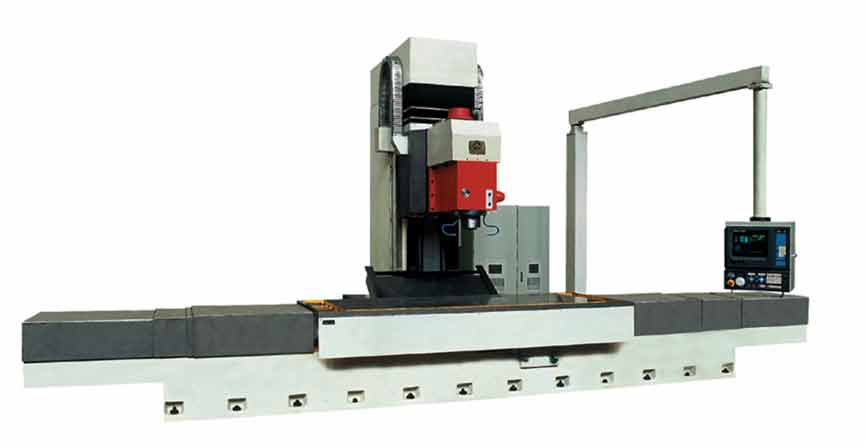

XKA738系列產品是具有90年代初期世界先進水平的機床。配置國外名牌廠家數控系統、交流伺服電機、主軸交流驅動裝置和光柵尺，組成閉環伺服系統。具有高剛性、高可靠性和加工范圍廣等特點。
XHA73系列產品是具有當代世界先進水平的機床，配制國外名牌廠家的數控系統、交流伺服電機和光柵尺組成閉環伺服系統，具有高轉速、大扭矩、高剛度、高精度、高性能、高可靠性和加工范圍廣等特點，適用于多種行業大、中型黑色及有色金屬件三維復雜面的加工，特別適用于各類大、中型精密復雜模具的加工。
1．立柱移動式機床布局，工作臺承載能力大，適于重負荷切削。
2．采用高強度鑄鐵鑄造，立柱采用新型雙層斷面形狀，保證機床基礎件具有抗扭、抗彎、剛性強等特點。
3．三向?qū)к壊捎酶呔却阌蹭搶?dǎo)軌，聚四氟乙烯導軌板和滾動體組成滾動、滑動復合導軌副，確保機床移動和高精度。
4．XKA73系列主軸箱采用交流伺服電機驅動，實現自動無級調速，并裝有自動拉刀機構，操作方便。
5．XHA73系列主軸箱采用交流無級調速主軸電機驅動，配有性能先進的減速器進行變速、大扭矩、自動無級調速、自動拉刀、主軸定向等功能。主軸采用意大利OMLAT電主軸，轉速高，扭矩大，溫控水箱對主軸定子進行冷卻，主軸軸承采用油氣潤滑
6． 三向進給采用交流伺服電機驅動滾珠絲杠副，配置進口光柵尺構成閉環伺服系統，確保機床高精度。 - 主要參數介紹
|
項 目 |
單 位 |
XKA738C/
|
XKA7310C/
|
|
|
工作臺
|
工作面積 寬*長 |
mm
|
800*2500
|
1000*2500
|
| 承載重量 |
kg
|
6000
|
6000
|
|
|
行程
|
X向（工作臺縱向） |
mm
|
2500
|
2500
|
| Y向（滑座橫向） |
mm
|
800
|
1000
|
|
| Z向（升降臺垂向） |
mm
|
800
|
800
|
|
|
主軸
|
轉速范圍 |
mm/min
|
40-4000
|
40-4000
|
| 錐孔 |
ISO
|
7：24 NO.50
|
7：24 NO.50
|
|
| 主軸端面至工作臺距離 |
mm
|
150-950
|
150-950
|
|
| 主軸中心線至導軌面距離 |
mm
|
1150
|
1150
|
|
|
進給
|
切削進給速度 |
mm/min
|
5-4000
|
5-4000
|
| 快速移動進給速度 |
mm/min
|
10000
|
10000
|
|
|
電動機
|
主電機功率 |
KW
|
22
|
22
|
| 進給電機扭矩 |
NM
|
45
|
45
|
|
| 松刀油泵電機 |
KW
|
0.37
|
0.37
|
|
| 冷卻泵 |
KW
|
0.75
|
0.75
|
|
| 仿行頭行程（x,y,z 手動） |
mm
|
550/160/250
|
550/160/250
|
|
| 定位精度（x,y,z） |
mm
|
0.04/0.025/0.03
|
0.04/0.03/0.03
|
|
|
其他
|
機床外形尺寸（長*寬*高） |
mm
|
7720*4495*3705
|
7720*4495*3705
|
| 機床凈重（約） |
kg
|
2800
|
3000
|
|
