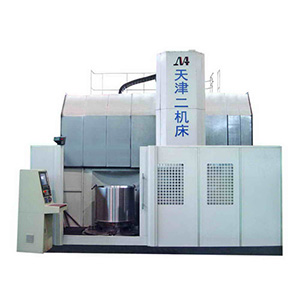

2MKG95系列機床采用固定橫梁，Φ1600以下規格采用單立柱結構，Φ2500規格采用雙立柱結構，立柱與床身相聯，橫梁安裝在立柱上面，床身、立柱及橫梁形成口字形結構，整體結構剛性好，穩定性好。并且各主要接合面均采用人工刮研工藝，保證了接觸精度與接觸剛度。機床的所有主要結構件均采用有限元優化設計，結構剛性好，穩定性好。

主要技術參數

項目	2MKG95100	2MKG95160	2MKG95200	2MKG95250	2MKG95315
加工能力
最大加工直徑	Ф1300mm	Ф1800mm	Ф2100mm	Ф2800mm	Ф3600mm
最大通過外徑	Ф1600mm	Ф2000mm	Ф2200mm	Ф3000mm	Ф3700mm
磨頭	單磨頭標配（雙磨頭選配）		雙磨頭標配（單磨頭選配）
轉速	2600r/min(動靜壓主軸)/4500r/min（進口主軸）
標準砂輪直徑	≤Ф400mm
砂輪厚度	Max.100mm
砂輪驅動功率	15KW			18.5KW
磨架擺角	固定不擺角/±30°
展成磨頭	選配
工作臺
直徑	Ф1000mm	Ф1600mm	Ф2000mm	Ф2500mm	Ф3150mm
驅動功率	7.5KW	11KW	15KW		18.5KW
轉速	2～50r/min	1.2～42r/min	1～30r/min	0.8～25r/min	0.6～20r/min
承重（含磁盤）	4000Kg	8000Kg	10000Kg	12000Kg	15000Kg
X軸/Z軸
X軸行程	1600mm	2000mm	2000mm	2370mm	2645mm
Z軸行程	500mm/630mm/800mm/1000mm/1400mm			500mm/630mm/800mm/1000mm/1400mm/2000mm
快速進給速度	5000mm/min
定位精度	0.010mm/0.006mm
重復定位精度	0.004mm
工作臺端跳	0.003mm	0.004mm	0.005mm	0.006mm	0.008mm
工作臺徑跳	0.003mm	0.004mm	0.005mm	0.006mm	0.008mm
X軸直線度	0.003mm/300mm
Z軸直線度	0.003mm/300mm
光柵尺	海德漢
砂輪動平衡	德國DITTEL/意大利馬波斯/美國SBS
AE防碰撞	德國DITTEL/意大利馬波斯/美國SBS
修整器
砂輪修整器	標配
數控圓弧修整器	≤R50，±180°
金剛輪修整器	選配
工件裝夾
卡爪	標配
電永磁吸盤	選配
數控系統
SIEMENS	任選
FANUC
NUM
機床總重量（Z軸行程630）	40t	45t	48t	60t	80t
輪廓尺寸（長×寬×高）	6.5×5×5m	8.6×6×5m	9.5×6×5m	11×7×5m	12×7×5m

應用范圍

用于小批量,多品種生產線:

大功率、高精度、高剛度、數控、萬能、高效。適合在小批量，多品種的生產線中完成工件的粗磨、半精磨、精磨的加工工序。

適合軸承內外圈加工：

特別適宜于各種大中型精密軸承內、外環的內、外徑、端面及肩面和內外圓、端面上的各種滾道的粗磨、半精磨和精磨

環類、盤類、套筒零件的加工：

適合加工具有直線、弧線及任意曲線組成的復雜截面的環形、盤形及筒形零件。在一次裝卡中完成所有的內外圓、端面及肩面的磨削。

適合風電變槳軸承、偏航軸承的加工：

特別適合于風力發電設備中變槳軸承、偏航軸承溝道、內外圓及端面的磨削加工。
