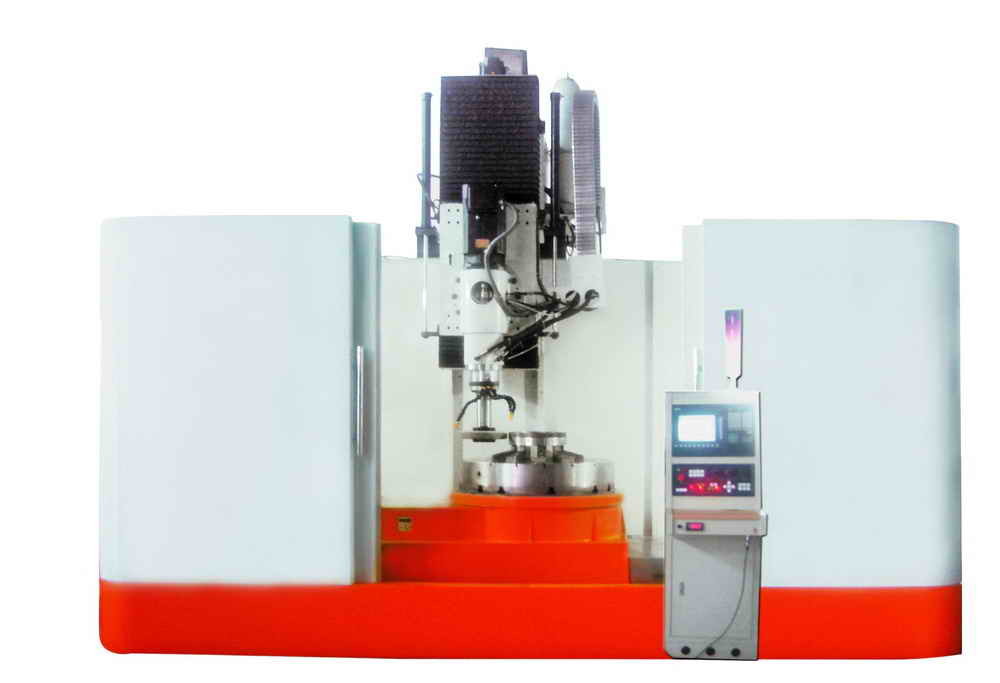

天津第二機床數控立式萬能磨床
2MK95系列數控精密立式萬能磨床，適用于加工各種環類、盤類幾套同類零件，尤其適用于齒輪行業的加工要求，可以滿足齒輪在磨齒前對定位基準的加工，即加工齒輪的內孔及端面。工件裝卡方便，裝卡變形小，加工精度高。
|
項目 |
2MKP95100 |
2MKP95125 |
2MKP95160 |
2MKP95200 |
2MKP95250 |
2MKP95315 |
2MKP95400 |
||||||||||||||
|
加工能力 |
|
||||||||||||||||||||
|
最大加工直徑 |
Ф1300mm |
Ф1400mm |
Ф1800mm |
Ф2100mm |
Ф2800mm |
Ф3600mm |
Ф4500mm |
||||||||||||||
|
最大通過外徑 |
Ф1600mm |
Ф1600mm |
Ф2000mm |
Ф2200mm |
Ф3000mm |
Ф3700mm |
Ф5000mm |
||||||||||||||
|
磨頭 |
單磨頭(標配)/雙磨頭(選配) |
雙磨頭(標配)/單磨頭(選配) |
|||||||||||||||||||
|
轉速 |
2600r/min(動靜壓主軸)/4500r/min（進口主軸） |
||||||||||||||||||||
|
標準砂輪直徑 |
≤Ф300mm |
≤Ф400mm |
|||||||||||||||||||
|
砂輪厚度 |
Max.100mm |
||||||||||||||||||||
|
砂輪驅動功率 |
11KW |
15KW |
18.5KW |
||||||||||||||||||
|
磨架擺角 |
選配 |
||||||||||||||||||||
|
CNC復合主軸 |
選配 |
||||||||||||||||||||
|
工作臺 |
|
||||||||||||||||||||
|
直徑 |
Ф1000mm |
Ф1250mm |
Ф1600mm |
Ф2000mm |
Ф2500mm |
Ф3150mm |
Ф4000mm |
||||||||||||||
|
驅動功率 |
7.5KW |
11KW |
15KW |
18.5KW |
22KW |
||||||||||||||||
|
轉速 |
2～50r/min |
1.6～48r/min |
1.2～42r/min |
1～30r/min |
0.8～25r/min |
0.6～20r/min |
0.5～15r/min |
||||||||||||||
|
承重（含磁盤） |
4000Kg |
6000Kg |
8000Kg |
10000Kg |
12000Kg |
15000Kg |
18000Kg |
||||||||||||||
|
X軸/Z軸 |
|
||||||||||||||||||||
|
X軸行程 |
1600mm |
1600mm |
2000mm |
2000mm |
2370mm |
2645mm |
3120mm |
||||||||||||||
|
Z軸行程 |
500mm/630mm/800mm |
||||||||||||||||||||
|
快速進給速度 |
10000mm/min |
||||||||||||||||||||
|
定位精度 |
0.024mm/0.016mm |
||||||||||||||||||||
|
重復定位精度 |
0.010mm |
||||||||||||||||||||
|
修整器 |
|
||||||||||||||||||||
|
砂輪修整器 |
標配 |
||||||||||||||||||||
|
數控圓弧修整器 |
≤R50，±180° |
||||||||||||||||||||
|
金剛輪修整器 |
選配 |
||||||||||||||||||||
|
工件裝夾 |
|
||||||||||||||||||||
|
卡爪 |
標配 |
||||||||||||||||||||
|
電磁吸盤 |
選配 |
||||||||||||||||||||
|
電永磁吸盤 |
選配 |
||||||||||||||||||||
|
光柵尺 |
選配 |
||||||||||||||||||||
|
數控系統 |
|
||||||||||||||||||||
|
SIEMENS |
任選 |
||||||||||||||||||||
|
FANUC |
|||||||||||||||||||||
|
NUM |
|||||||||||||||||||||
|
機床總重量（Z軸行程630） |
27t |
30t |
45t |
48t |
60t |
80t |
130t |
||||||||||||||
|
輪廓尺寸（長×寬×高） |
6.5×5×5m |
6.8×5.2×5m |
8.6×6×5m |
9.5×6×5m |
11×7×5m |
12×7×5m |
13×7×5m |
||||||||||||||
