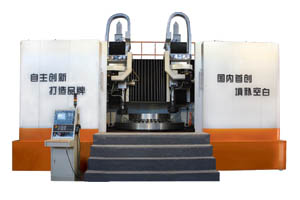

天津第二機床數控立式萬能磨床
2MKM95系列數控精密立式萬能磨床，適用于加工各種環類、盤類及套筒類零件，可加工內孔、外園、端面、錐面以及溝槽，機床萬能性好，工件采用電磁吸盤裝卡，裝卡方便，變形小，加工精度高。
主要技術參數
|
項目 |
2MKM95100
|
2MKM95125
|
2MKM95160
|
2MKM95200
|
|
加工能力
|
|
|||
|
最大加工外徑
|
Φ1100mm
|
Φ1350mm
|
Φ1700mm
|
Φ2100mm
|
|
最大通過外徑
|
Φ1250mm
|
Φ1450mm
|
Φ1800mm
|
Φ2200mm
|
|
最大通過工件高度（含磁盤厚）
|
800mm/1170mm/1500mm
|
|||
|
磨頭
|
單磨頭
|
雙磨頭
|
||
|
轉速
|
1000-3600 r/min
|
|||
|
標準砂輪直徑
|
Φ400mm
|
|||
|
砂輪厚度
|
Max.150mm
|
|||
|
砂輪驅動功率
|
18.5/22kw(30分鐘)
|
|||
|
磨架擺角
|
±90°
|
|||
|
展成磨頭
|
任選項
|
|||
|
工作臺
|
|
|||
|
直徑
|
Φ1000mm
|
Φ1250mm
|
Φ1600mm
|
Φ2000mm
|
|
轉速
|
2-60 r/min
|
1.6-48 r/min
|
1.2-42 r/min
|
1-30 r/min
|
|
承重（含磁盤）
|
4000kg
|
6000kg
|
8000kg
|
10000kg
|
|
X軸/Z軸
|
|
|||
|
X軸行程
|
1870mm
|
1995mm
|
2095mm
|
2120mm
|
|
Z軸行程
|
630mm/1000mm/1400mm
|
|||
|
移動速度
|
0-5000mm/min
|
|||
|
定位精度X/Z
|
0.015mm/0.010mm
|
|||
|
重復定位精度
|
0.006mm
|
|||
|
修整器（B’軸）
|
|
|||
|
砂輪修整器
|
標準配置
|
|||
|
數控圓弧修整器（B’軸）
|
≤R50, ±180°(任選項)
|
|||
|
金剛滾輪修整器
|
任選項
|
|||
|
電磁吸盤
|
|
|||
|
厚度/吸力
|
180mm/150N/ cm2
|
220mm/150N/cm2
|
||
|
數控系統
|
|
|||
|
NUM1050
|
標準配置
|
|||
|
FANUCOi
|
任選項
|
|||
|
SIEMEN-810D
|
任選項
|
|||
|
SIEMEN-840D
|
任選項
|
|||
|
機床總重量（Z軸行程630）
|
25t
|
27t
|
30t
|
55t
|
|
輪廓尺寸（長×寬×高）
|
4.3×4.8×5.1(m)
|
4.4×5.0×5.1(m)
|
4.5×5.2×5.1(m)
|
6.1×5.9×5.1(m)
|
