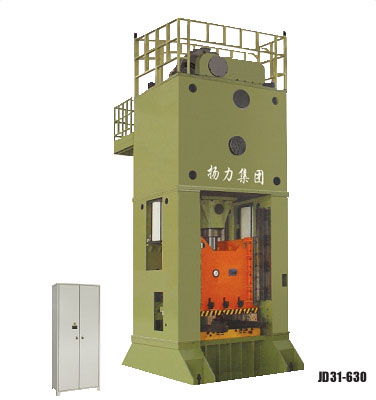

J31系列閉式單點壓力機
■ 鋼板焊接結構，橫梁、立柱和底座通過拉緊螺栓預緊而組成一體，整機具有較高強度和剛度；
■ 氣動摩擦離合器與制動器；
■ 液壓過載保護裝置；
■ 整機結構合理，造型美觀，能滿足結構復雜零件的工藝需要；
■ JD31系列滑塊與主傳動之間采用導柱導套結構，JC31系列無導柱導套結構；
■ JC31系列主潤滑采用定時定點定量電動濃油潤滑，JD31系列主潤滑采用定點定時定量稀油自動潤滑系統；
■ 國際品牌PLC控制；
■ 國際品牌的按鈕、指示燈、交流接觸器、空氣開關等控制件；
■ 電子凸輪與機械凸輪控制器雙回路控制；
■ 可選配：氣墊、光電保護裝置；
■ 技術參數中高度僅代表JD31系列。
壓力機技術參數
|
單 點 1-POINT |
|||||||
|
JC31-250 |
JC31-315 |
JC31-400 |
JC31-500 |
JD31-250 |
|||
|
公稱力 |
kN |
2500 |
3150 |
4000 |
5000 |
2500 |
|
|
公稱力行程 |
mm |
11 |
11 |
11 |
13 |
11 |
|
|
滑塊行程 |
mm |
315 |
315 |
400 |
400 |
315 |
|
|
滑塊行程次數 |
min-1 |
20 |
19 |
17 |
16 |
20 |
|
|
最大裝模高度 |
mm |
500 |
500 |
600 |
600 |
500 |
|
|
裝模高度調節量 |
mm |
200 |
200 |
250 |
250 |
200 |
|
|
工作臺板尺寸（前后×左右×厚度） |
mm |
950 |
1100 |
1200 |
1400 |
1100 |
|
|
滑塊底面尺寸（前后×左右） |
mm |
850 |
1000 |
1100 |
1300 |
850 |
|
|
打料行程（剛性） |
mm |
100 |
100 |
150 |
120 |
100 |
|
|
導軌間距離 |
mm |
810 |
990 |
1200 |
1340 |
810 |
|
|
氣墊 |
壓緊力/頂出力 |
kN |
250/250 |
300/300 |
400/400 |
400/400 |
250/250 |
|
行程 |
mm |
150 |
150 |
150 |
200 |
150 |
|
|
數量 |
|
1 |
1 |
1 |
1 |
1 |
|
|
機床外形尺寸 |
前后FB |
mm |
2070 |
2500 |
2650 |
2800 |
3500 |
|
左右RL |
mm |
2270 |
3700 |
3900 |
4200 |
4200 |
|
|
地面以上高度 |
mm |
5800 |
6200 |
6800 |
7000 |
6050 |
|
|
壓力機整機重量 |
T |
32 |
36 |
62 |
80 |
33 |
|
|
主電動機功率 |
kW |
30 |
37 |
55 |
55 |
30 |
|
|
JD31-400 |
JD31-500 |
JD31-630 |
JD31-800 |
|||
|
公稱力 |
kN |
4000 |
5000 |
6300 |
8000 |
|
|
公稱力行程 |
mm |
11 |
13 |
13 |
13 |
|
|
滑塊行程 |
mm |
400 |
400 |
400 |
500 |
|
|
滑塊行程次數 |
min-1 |
17 |
12 |
12 |
10 |
|
|
最大裝模高度 |
mm |
600 |
700 |
700 |
800 |
|
|
裝模高度調節量 |
mm |
250 |
250 |
250 |
315 |
|
|
工作臺板尺寸（前后×左右×厚度） |
mm |
1200 |
1400 |
1500 |
1600 |
|
|
滑塊底面尺寸（前后×左右） |
mm |
1100 |
1350 |
1400 |
1500 |
|
|
打料行程（剛性） |
mm |
150 |
150 |
150 |
200 |
|
|
導軌間距離 |
mm |
1200 |
1520 |
1720 |
1920 |
|
|
氣墊 |
壓緊力/頂出力 |
kN |
400/400 |
500/500 |
500/500 |
800/800 |
|
行程 |
mm |
150 |
200 |
200 |
250 |
|
|
數量 |
|
1 |
1 |
1 |
1 |
|
|
機床外形尺寸 |
前后FB |
mm |
2450 |
3000 |
3350 |
3270 |
|
左右RL |
mm |
3900 |
3650 |
3950 |
4350 |
|
|
地面以上高度 |
mm |
6800 |
7100 |
7650 |
8300 |
|
|
壓力機整機重量 |
T |
62 |
80 |
90 |
125 |
|
|
主電動機功率 |
kW |
55 |
55 |
75 |
75 |
|
