主要用途：

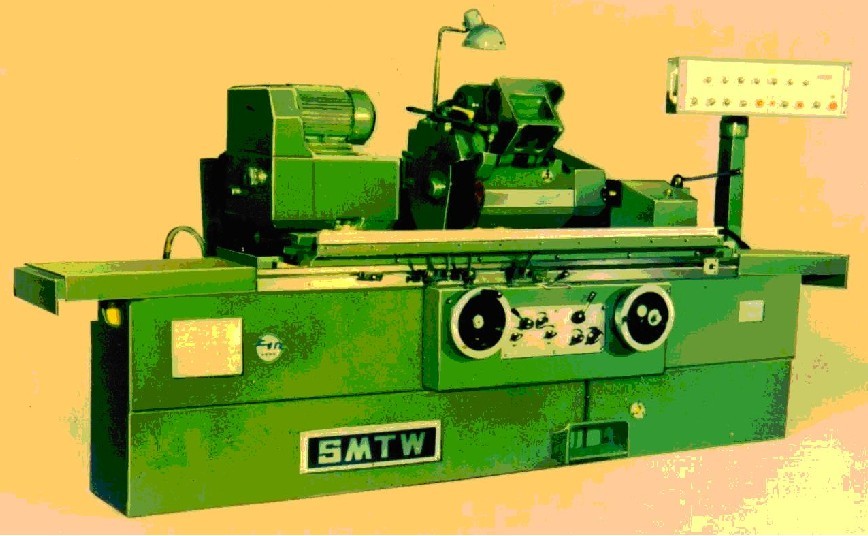

本機床適宜于磨削內、外圓柱形或圓錐形的回轉體工件。
結構特征：
a、機床縱向移動由液壓無級傳動，也可用手輪傳動。橫向移動具有液壓快速進退，橫向進給有切入半自動循環和周期半自動循環。也可用手輪傳動，如用戶特殊需要可配備自動測量?jī)x器。
b、工件、外圓砂輪、內圓砂輪、油泵、冷卻泵分別由的單獨電機傳動，磨削循環由電氣控制液壓驅動，生產效率高。
c、本機床國內用戶配中原量?jī)x廠ZDW-L80主動測量裝置，國外用戶配意大利MARPOSS,
MICROMAR主動測量裝置。

主要技術規格及參數：

主要規格

最大磨削直徑×最大磨削長度

φ320×1000、1500

加工范圍

中心高	180mm
頂尖距	1000mm、1500mm
可磨外圓工件直徑用中心架	最小φ8mm、最大φ60mm
不用中心架	最小φ8mm、最大φ320mm
可磨內圓工件直徑用中心架可夾直徑	最小φ35mm、最大φ100mm
不用中心架	最小φ30mm、最大φ100mm
可磨工件最大重量	150Kg

砂輪架

砂輪尺寸	最大φ400×50×φ203
	最大寬度50
砂輪線速度	35m/s
砂輪主軸速度	1670r/min
最大移動量（包括快速移動量）	246mm
手輪一轉砂輪架移動量	1mm、0.04mm
手輪一格砂輪架移動量	0.005mm、0.0002mm
切入進給速度	0.1~1.5mm/min
最大切入進給量	0.7mm
最小周期進給量	0.005mm、0.0002mm
砂輪架快速進給量	50mm
砂輪架回轉角度	±30°
半自動切入磨削循環	有
砂輪修整和補償進給	有
半自動周期進給磨削循環	有
手動最小進給量	0.005mm

內圓磨具

砂輪尺寸	最大φ50×25×φ13
	最小φ17×20×φ6
主軸轉速（HJX33-03）	10000r/min

機床電機總功率 9.72KW

機床外形尺寸和凈重

長×寬×高	3180(4180)×1710×1665
凈重（Kg）	4000、4200

機床裝箱尺寸毛重

長×寬×高	3380(4380)×2000×2050
毛重（Kg）	5300、5500

由于技術不斷發展,本參數僅供參考.
