上海譜港機床
| 參數 |
型號 |
|||
|

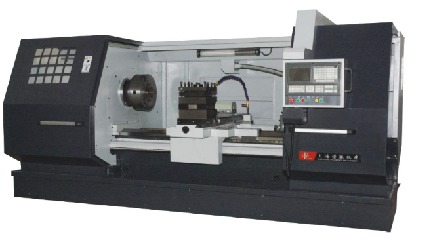

CK6180 |
||||
| 加工范圍 |
床身上最大回轉直徑 |
(mm) |
800 |
|
|
滑板上回轉直徑 |
(mm) |
480 |
||
|
最大工件長度 |
(mm) |
1500 |
||
|
導軌寬度 |
(mm) |
600 |
||
| 主軸 |
主軸轉速范圍 |
(mm) |
7-70/20-170/50-400/125-1000 |
|
|
主軸轉速級數 |
(mm) |
檔內無級(四擋) |
||
|
主軸孔徑 |
(mm) |
Φ105 |
||
| 卡盤(Φ380mm) |
手動 |
|
標配(Φ380) |
|
|
液動 |
|
特配 |
||
|
主電機功率 |
(kw) |
11kW(變頻，力矩增強型) |
||
| 進給 |
Z軸行程 |
(mm) |
1500 |
|
|
X軸行程 |
(mm) |
400 |
||
|
快速移動速度X/Z |
(m/min) |
4/8(伺服) |
||
|
最小輸入單位X/Z |
(mm) |
0.001 |
||
|
驅動電機扭矩X/Z |
N.M |
伺服15/22 |
||
|
位置精度 |
重復定位精度X/Z |
(ISO) |
0.012/0.016 |
|
|
(排)刀架 |
臥式六工位 |
|
特配 |
|
|
四工位刀架 |
|
標配 |
||
|
車刀刀體尺寸 |
(mm) |
60×60 |
||
|
刀架重復定位精度 |
|
0.005 |
||
|
刀架換刀時間 |
|
2 |
||
| 尾座 |
尾座套筒行程 |
|
300 |
|
|
尾座套筒直徑/錐孔 |
|
Φ105mm/MT5 |
||
| 切削工件 |
工件精度 |
|
IT6 |
|
|
工件粗糙度 |
|
Ra1.25 |
||
|
控制系統 |
廣數 928TDb |
|
標配 |
|
|
機床尺寸(L×W×H) (mm) |
3840×2000×1850 |
|||
|
機床重量 (kg) |
5300 |
|||
