本機床采用臥式車床布局，由數控系統控制橫(X)、縱(Z)兩坐標的進給移動，能自動完成對各類軸類、盤類零件的內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、螺紋(公、英制螺紋，錐螺紋，端面螺紋)及鉆、鉸、鏜孔等工序的切削加工。

本機床可配備廣數、KND、華中、或用戶要求的其它數控系統，配置相應的交流伺服電機或步進電機作為驅動元件，以脈沖編碼器為檢測元件構成半閉環CNC系統，具有可靠的控制性能。

本機床主軸箱采用交流變頻電機無級調速，標配刀架為立式四工位電動刀架，床鞍的導軌的結合面采用貼塑處理。由集中潤滑系統對滾珠絲杠及導軌滑移面進行強制潤滑，使進給系統的剛度、摩擦阻尼等靜、動態特性處于最佳狀態，使移動部件能夠得到精確的微量移動，提高了機床的定位精度及導軌的使用壽命。本機床按照人機工程學原理設計的防護結構，外形美觀獨特，可有效防止切屑及冷卻液的飛濺，讓操作環境更加安全、舒適。

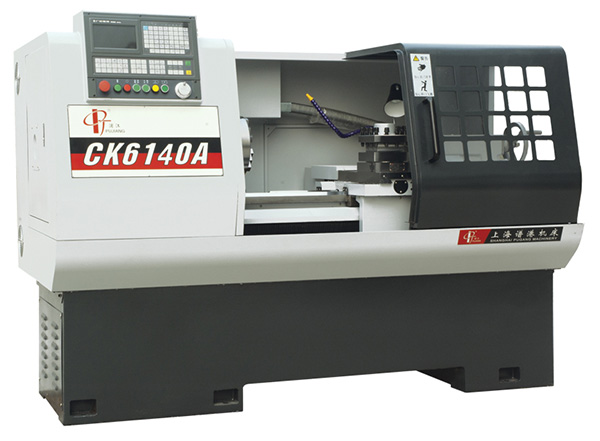

型號CK6140A			參數
加工范圍	床身上最大回轉直徑 (mm)		400
	滑板上回轉直徑 (mm)		200
	最大工件長度 (mm)		750
導軌寬度　(mm)			340
主軸	主軸轉速范圍 (r/min)		200-2000（變頻）
	主軸轉速級數		無級
	主軸孔徑 (mm)		Φ52
	卡盤(Φ250mm)	手動	標配
		氣動	特配
		液動	特配
	主電機功率 (kw)		33.3Hz.5.5kW變頻
進給	Z軸行程 (mm)		800
	X軸行程 (mm)		235
	快速移動速度 (m/min)		6/8伺服
	最小輸入單位 (mm)		0.001
	驅動電機扭矩X/Z N.M		伺服5/7.7步進12/16
位置精度	重復定位精度X/Z (ISO)		0.012/0.016
(排)刀架	臥式六工位		特配
	四工位刀架		標配
	排刀架		特配
	車刀刀體尺寸 (mm)		25×25
	刀架重復定位精度		0.005
	刀架換刀時間		2s
尾座	尾座套筒行程		130
	尾座套筒直徑/錐孔		Φ60/MT4
切削工件	工件精度		IT6
	工件粗糙度		Ra0.8
控制系統	廣數　928Tb		標配
	凱恩帝K1000Ti		標配
機床尺寸(L×W×H)　(mm)			2200×1200×1520
機床重量　(kg)			1800(參考重量)
