上海譜港機床
|

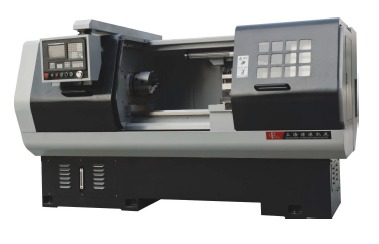

型號 CK6150A |
|||
|
加工范圍 |
床身上最大回轉直徑 (mm) |
500 |
|
|
滑板上回轉直徑 (mm) |
280 |
||
|
最大工件長度 (mm) |
1000 |
||
|
導軌寬度 (mm) |
440 |
||
| 主軸 |
主軸轉速范圍 (mm) |
13-105/55-420/220-1600 |
|
|
主軸轉速級數 (mm) |
檔內無級(三擋) |
||
|
主軸孔徑 (mm) |
Φ82 |
||
| 卡盤(Φ250mm) |
手動 |
標配 |
|
|
液動 |
特配 |
||
|
主電機功率 (kw) |
7.5kW(變頻) |
||
| 進給 |
Z軸行程 (mm) |
1000 |
|
|
X軸行程 (mm) |
300 |
||
|
快速移動速度X/Z (m/min) |
6/8(伺服) |
||
|
最小輸入單位X/Z (mm) |
0.001 |
||
|
驅動電機扭矩X/Z N.M |
伺服5/7.7步進16/20 |
||
|
位置精度 |
重復定位精度X/Z (ISO) |
0.012/0.016 |
|
| (排)刀架 |
臥式六工位 |
特配 |
|
|
四工位刀架 |
標配 |
||
|
排刀架 |
無 |
||
|
車刀刀體尺寸 (mm) |
25×25 |
||
|
刀架重復定位精度 |
0.005 |
||
|
刀架換刀時間 |
2s |
||
| 尾座 |
尾座套筒行程 |
150 |
|
|
尾座套筒直徑/錐孔 |
Φ75/MT5 |
||
| 切削工件 |
工件精度 |
IT6 |
|
|
工件粗糙度 |
Ra1.25 |
||
| 控制系統 |
廣數 928TEb |
標配 |
|
|
凱恩帝 K1000Ti |
標配 |
||
|
機床尺寸(L×W×H)(mm) |
2775×1585×1670 |
||
|
機床重量 |
2800(參考重量) |
||
