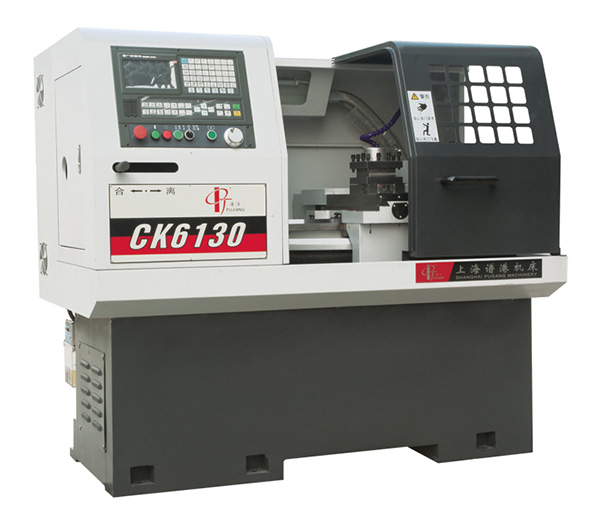

該數控機床標準配置為伺服用廣州數控928TE控制系統和步進用廣州數控980TB控制系統(可根據用戶需要配置其它控制系統)實現機床的各種加工。縱橫向進給采用交流伺服(或步進)電機控制，主電機采用變頻調速電機，具有寬調速比、恒功率的優點。

主軸系統采用高精度滾動軸承, 主傳動采用變頻調速器，實現無級調速功能；床身導軌面采用超音頻淬火處理，縱向溜板滑動面采用貼塑處理, 具有很高的低速響應和位置精度，保證了機床整體剛性好，低速不易爬行；Z軸和X軸均采用驅動器驅動交流伺服電機或三相混合式步進電機，通過滾珠絲杠實現進給運動。整機工作穩定可靠，結構緊湊，操作和維護方便。

該機床有各種功能模塊組件可供用戶自由選擇。

使用該數控機床, 只需將工件的加工要求按系統指定的格式編制成加工的程序, 輸入系統存儲，在系統鍵盤上調出程序并啟動該程序, 車床就能在系統的控制下自動完成對零件外圓、內孔、端面、臺階、切槽、倒角等加工，并具有圓弧、曲線、螺紋、錐度的自動車削功能。

該機床剛性好、精度穩定、使用壽命長，是加工各種精密復雜零件的理想設備，特別適應有色金屬的加工和大批量生產；采用全防護結構，外型美觀獨特，可有效防止切屑及冷卻液的飛濺，為操作者提供了安全舒適的操作環境。

參數				型號
				CK6130	CK6130-I
加工范圍	床身上最大回轉直徑 (mm)			300	300
	滑板上最大回轉直徑 (mm)			150	100
	最大工件長度 (mm)			350	350
導軌寬度 (mm)				260	260
主軸		主軸轉速范圍 (r/min)		300-3000	300-3000
		主軸轉速級數		無級變速	無級變速
		主軸孔徑 (mm)		Φ48	Φ48
		卡盤(Φ160mm)	手動	選配	選配
			氣動	特配	特配
		彈簧夾頭	手動	標配	標配
			氣動	特配	特配
		主電機功率		3kW(變頻)	3kW(變頻)
進給		Z軸行程 (mm)		400	400
		X軸行程 (mm)		200	300
		快速移動速度X/Z (m/min)		6/8伺服	6/8伺服
		最小輸入單位X/Z (mm)		0.001	0.001
		驅動電機扭矩X/Z N.M		4/6伺服	4/6伺服
位置精度		重復定位精度X/Z (ISO)		0.012/0.016	0.012/0.016
(排)刀架		臥式六工位		特配	無
		四工位刀架		標配	無
		排刀架		特配	標配
		車刀刀體尺寸 (mm)		20×20	20×20
		刀架重復定位精度		0.005
		刀架換刀時間		2s
尾座		尾座套筒行程		100	100
		尾座套筒直徑/錐孔		Φ50/MT4	Φ50/MT4
切削工件		工件精度		IT6	IT6
		工件粗糙度		Ra0.8	Ra0.8
控制系統		廣數　928TE、980TB/TD、980TA		標配	標配
		凱恩帝　K1Ti、 K1000T、K100Ti-D		標配	標配
機床尺寸(L×W×H)　(mm)				1630×935×1410	1630×1025×1410
機床重量 (kg)				1200(參考重量)	1200(參考重量)
